Радиаторная арматура: термоголовки, термостатические и настроечные клапаны
Термоголовка, термостатический клапан, настроечный клапан и шаровой кран выполняют разные задачи. Показываем, какая арматура нужна для двухтрубной и однотрубной системы, куда её ставить и что не стоит заменять друг другом.
Радиаторная арматура решает разные задачи: перекрывает прибор для обслуживания, ограничивает расчётный расход, поддерживает температуру в комнате и выпускает воздух из радиатора. Внешне многие элементы похожи, но менять их местами нельзя: термоголовка работает только вместе с термостатическим клапаном, а настроечный клапан не предназначен для ежедневной регулировки температуры.
Что входит в радиаторную арматуру
| Элемент | Основная задача | Где обычно стоит |
|---|---|---|
| Термостатический клапан | Меняет расход теплоносителя через радиатор | На подающей подводке |
| Термоголовка | По температуре воздуха управляет термостатическим клапаном | На корпусе термостатического клапана |
| Ручной регулирующий клапан | Позволяет вручную уменьшать или увеличивать расход | Обычно на подающей подводке |
| Настроечный клапан | Ограничивает расчётный расход и участвует в балансировке | Обычно на обратной подводке |
| Шаровой кран | Полностью перекрывает или открывает поток | На подаче и/или обратке, если это предусмотрено схемой |
| Воздухоотводчик или кран Маевского | Удаляет воздух из верхней точки радиатора | В верхней боковой пробке радиатора |

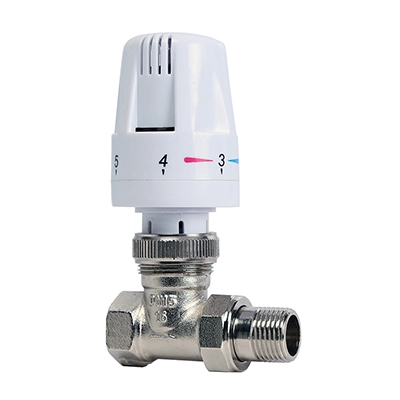

Термостатический клапан и термоголовка
Термостатический клапан — это корпус с седлом, штоком и пружиной. Его устанавливают в трубопровод. При нажатии на шток клапан прикрывает проход и уменьшает расход теплоносителя через радиатор.
Термоголовка — это управляющий элемент, который крепится на клапан. Внутри находится чувствительный элемент: он реагирует на температуру воздуха в комнате и перемещает шток. Шкала на головке задаёт желаемый уровень температуры в помещении, а не температуру воды в радиаторе.
Без термоголовки термостатический клапан можно временно открыть или прикрыть монтажным колпачком, но автоматического поддержания температуры не будет.
Куда ставить термостатический клапан
В типовой двухтрубной системе корпус термостатического клапана ставят на подающую подводку перед радиатором. Стрелка на корпусе должна совпадать с фактическим направлением движения теплоносителя. Есть клапаны для прямого, углового и осевого подключения — форму выбирают по тому, как к радиатору подходит труба.
Как правильно расположить термоголовку
- Головку стараются устанавливать горизонтально, чтобы на датчик меньше влиял нагрев от подводящей трубы и корпуса клапана.
- Её не закрывают плотными шторами, декоративным экраном или мебелью: в закрытом объёме температура рядом с головкой отличается от температуры воздуха в комнате.
- Если радиатор закрыт экраном, находится в глубокой нише или головка вынужденно стоит вертикально, используют модель с выносным датчиком либо выносным регулятором.

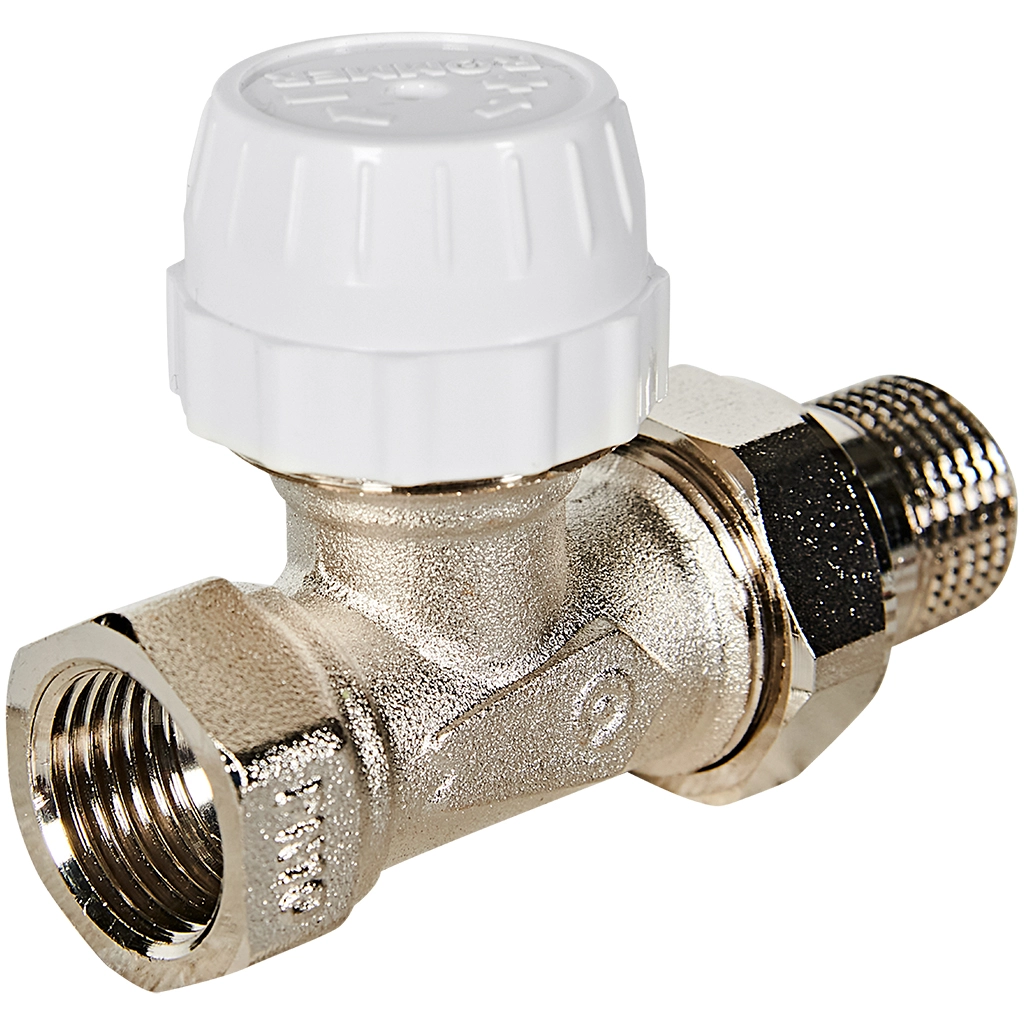

Ручной регулирующий клапан
Ручной регулирующий клапан меняет расход через радиатор вручную. Поворотом рукоятки его можно открыть, прикрыть или перекрыть — если конструкция конкретной модели допускает полное закрытие.
Его используют там, где автоматическое поддержание температуры не требуется: например, в техническом помещении, на редко используемом радиаторе или в простой системе с постоянным режимом.
Такой клапан удобен для разовой ручной корректировки, но он не реагирует на потепление в комнате и не заменяет термостатическую головку.

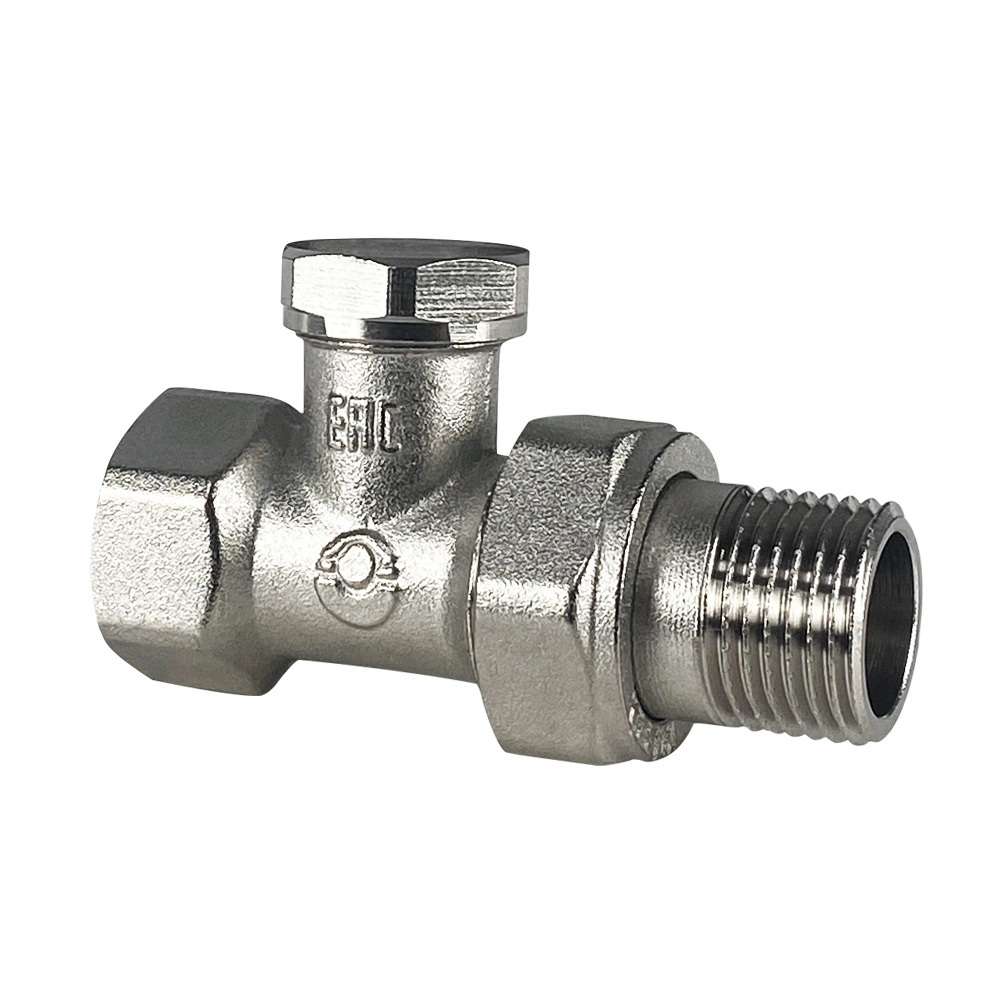

Настроечный и запорно-настроечный клапан
Настроечный клапан ограничивает максимальный расход через радиатор. После гидравлической наладки его оставляют в рассчитанном положении, чтобы ближайшие приборы не забирали слишком много теплоносителя, а до удалённых радиаторов доходил нужный расход.
На практике его часто ставят на обратной подводке. Колпачок или защитная крышка закрывает регулировочный шток: это уменьшает риск, что настройку случайно изменят во время эксплуатации.
Запорно-настроечная модель дополнительно позволяет отключить радиатор для обслуживания. Перед демонтажем всё равно нужно убедиться, что по схеме действительно можно изолировать прибор без остановки всего стояка или контура.
Почему его не используют вместо термоголовки
Настроечный клапан задаёт гидравлический режим, а не температуру в комнате. Если постоянно открывать и закрывать его вручную, исходная балансировка меняется: после этого может измениться прогрев других радиаторов на ветке.

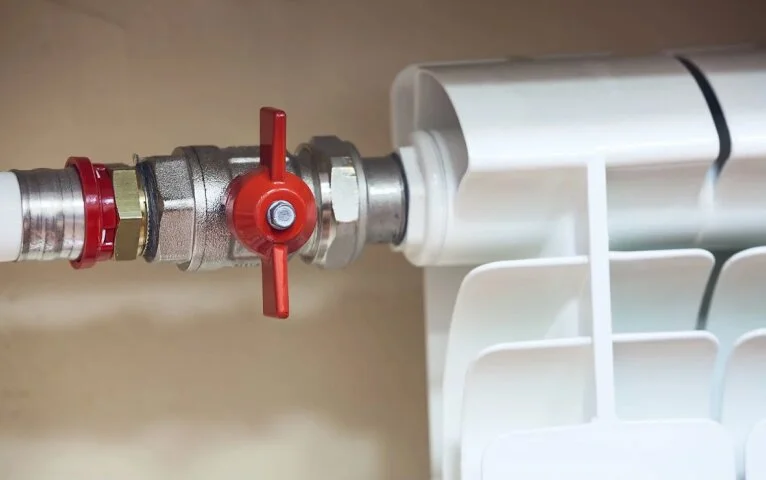

Шаровые краны: для отключения, а не для точной регулировки
Шаровой кран нужен, чтобы быстро открыть или перекрыть поток. Он удобен при замене радиатора, ремонте подводки или обслуживании, когда схема позволяет отключить прибор с двух сторон.
Держать шаровой кран в промежуточном положении как постоянный регулятор не стоит. Для точной настройки расхода используют настроечный клапан, а для автоматического поддержания температуры — термостатический клапан с головкой.

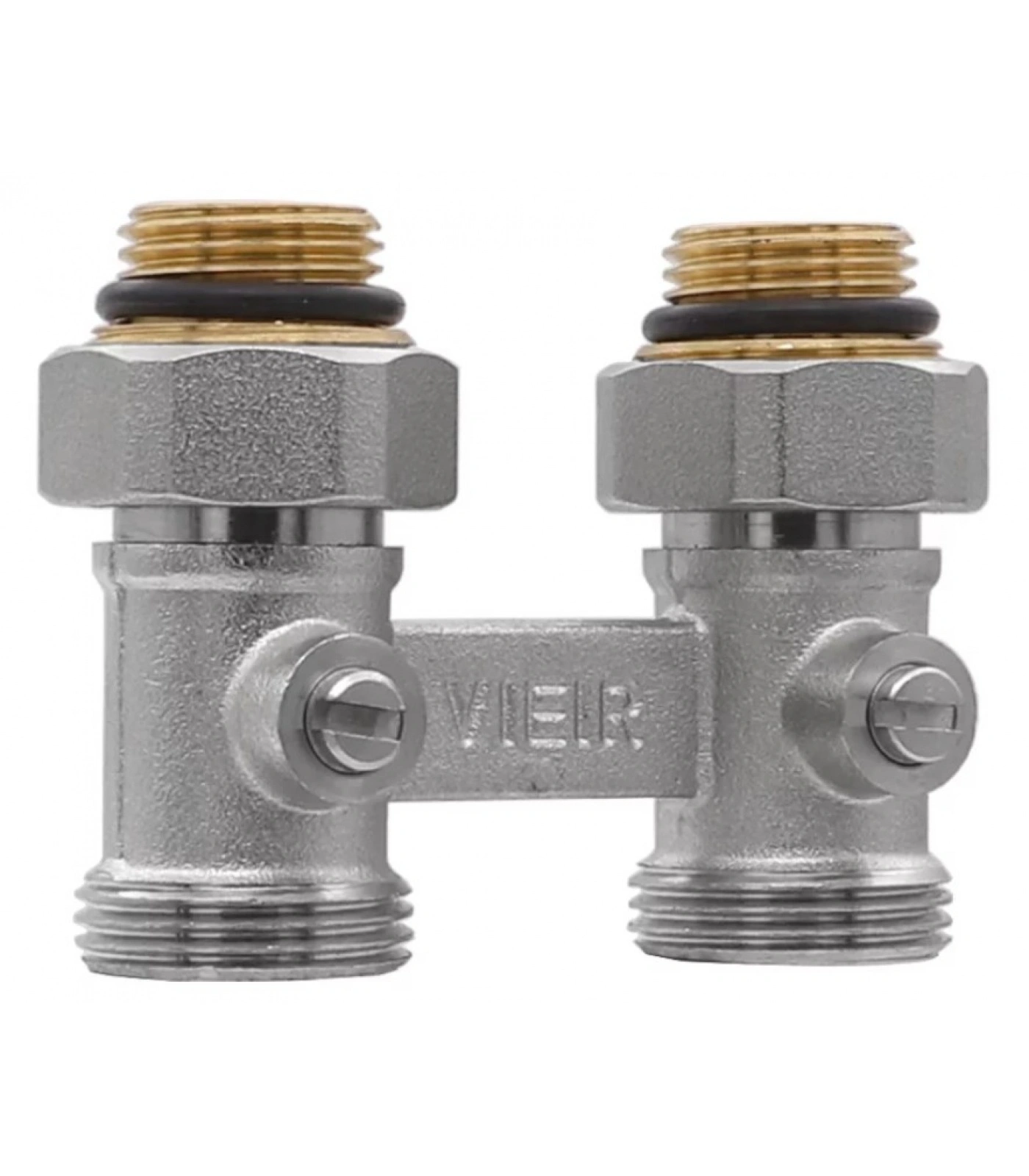

Узел нижнего подключения
Для радиаторов с нижним подключением используют специальные присоединительные узлы. Они объединяют подачу и обратку в одном компактном блоке и могут иметь функцию отключения радиатора.
Такой узел не отменяет необходимость выбрать правильный способ регулирования. Для терморегулирования используют совместимый термостатический клапан или встроенную клапанную вставку, предусмотренную конструкцией радиатора.

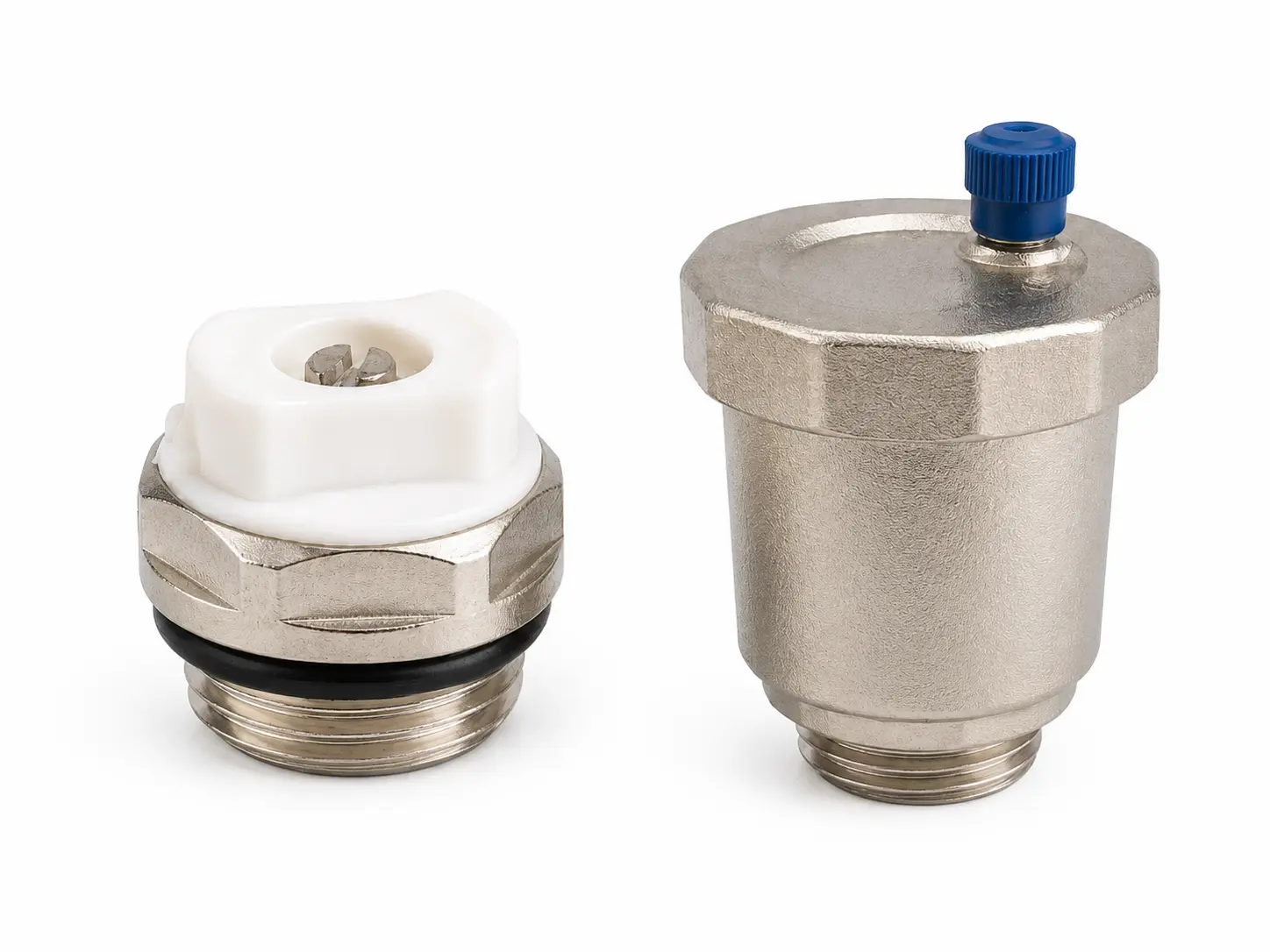

Кран Маевского и автоматический воздухоотводчик
Воздух скапливается в верхней части радиатора и ухудшает прогрев секций. Кран Маевского ставят в верхнюю свободную пробку и открывают вручную при завоздушивании до выхода воздуха и устойчивой струи воды.
Автоматические воздухоотводчики применяют в местах, где их можно обслужить и где конструкция системы допускает их установку. Для радиатора в жилой комнате чаще используют компактный ручной кран.
Коротко

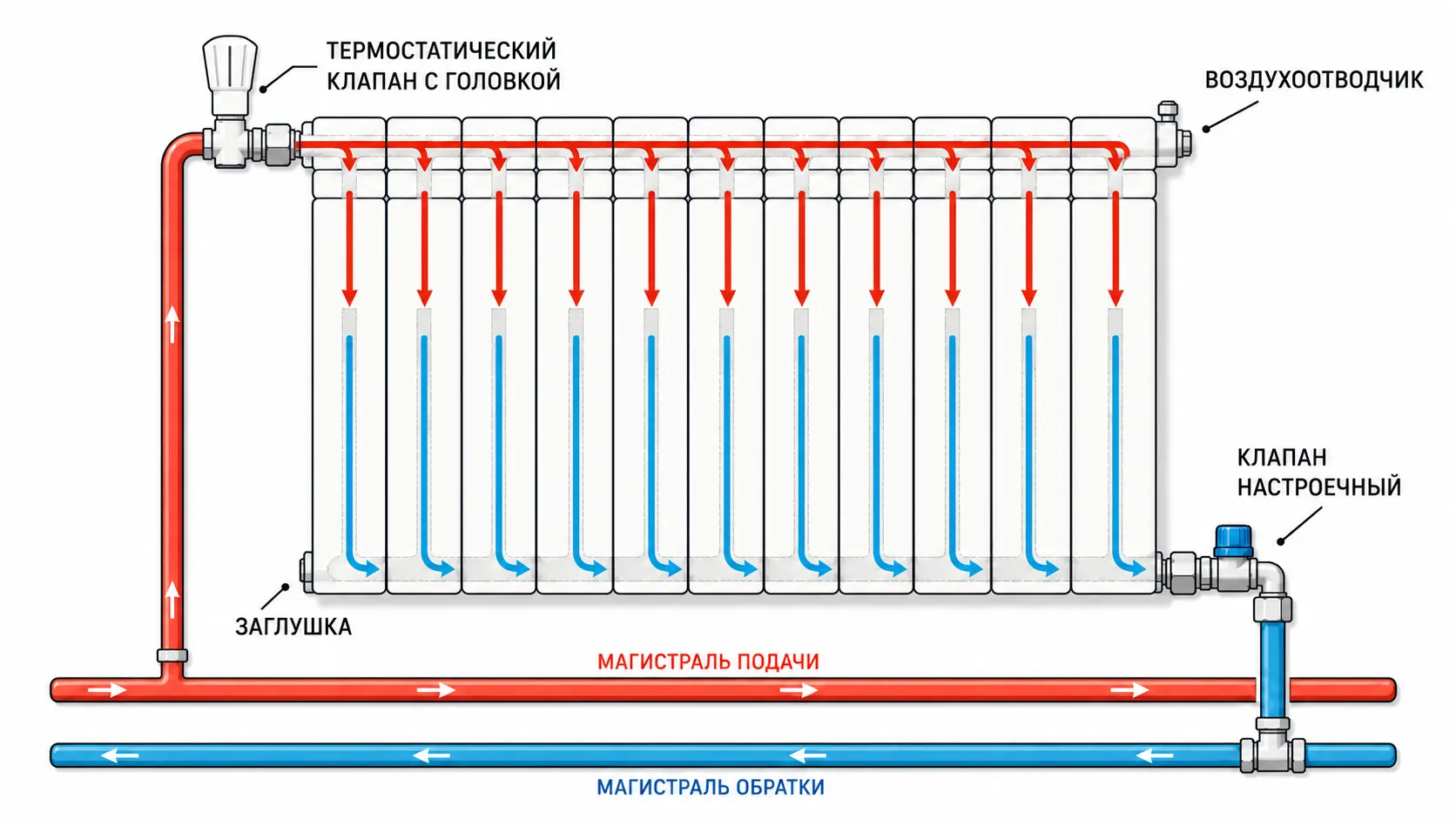

Для обычного двухтрубного радиатора чаще всего нужна связка из двух элементов: термостатический клапан с головкой на подаче и настроечный клапан на обратке. Первый поддерживает температуру в комнате, второй ограничивает расход и помогает сохранить балансировку системы.
Шаровые краны используют для отключения, кран Маевского — для выпуска воздуха, а узел нижнего подключения — для радиаторов с соответствующим типом присоединения. При замене арматуры в квартире особенно важно не перепутать однотрубную и двухтрубную схему.
