Как паять полипропиленовые трубы: температура, время нагрева и инструкция
Полипропиленовые трубы соединяют раструбной сваркой: трубу и фитинг одновременно нагревают, затем соединяют без проворачивания и оставляют остывать. Разбираем процесс по шагам и приводим нормативную таблицу времени нагрева.

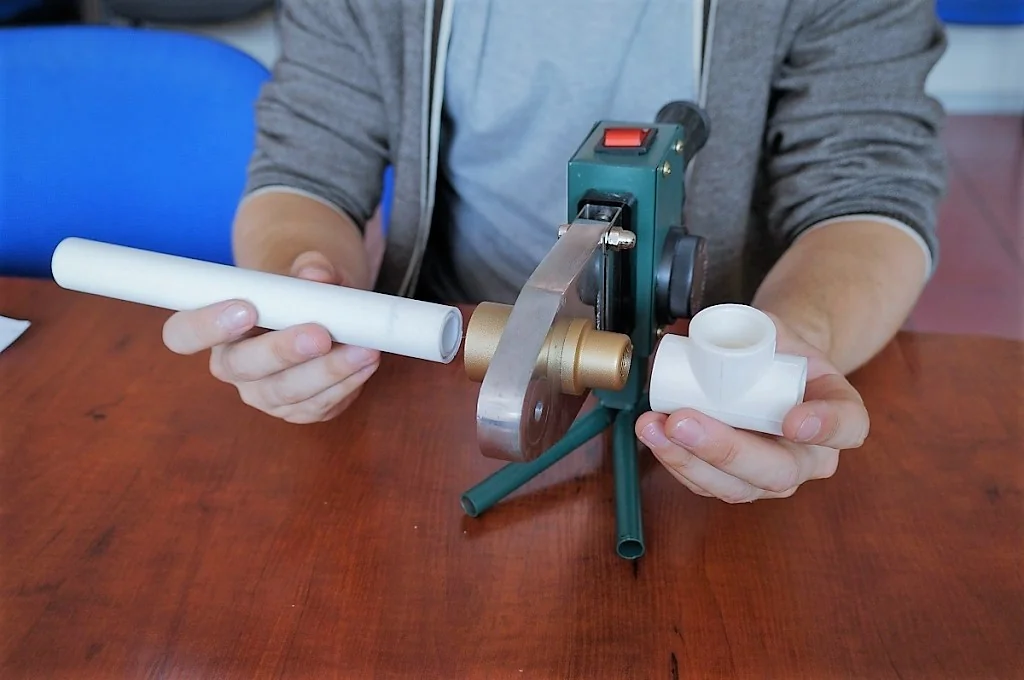

Полипропиленовые трубы соединяют методом контактной раструбной сварки. В быту этот процесс обычно называют пайкой. Конец трубы и раструб фитинга одновременно нагревают на насадках сварочного аппарата, затем соединяют и оставляют остывать.
Что происходит при пайке полипропиленовых труб
При нагреве наружная поверхность трубы и внутренняя поверхность фитинга размягчаются. После соединения они взаимно оплавляются, а при охлаждении образуют неразъёмный сварной узел.
Качество соединения зависит от четырёх основных факторов: температуры насадок, времени нагрева, глубины вставки трубы и точного совмещения деталей без перекоса.

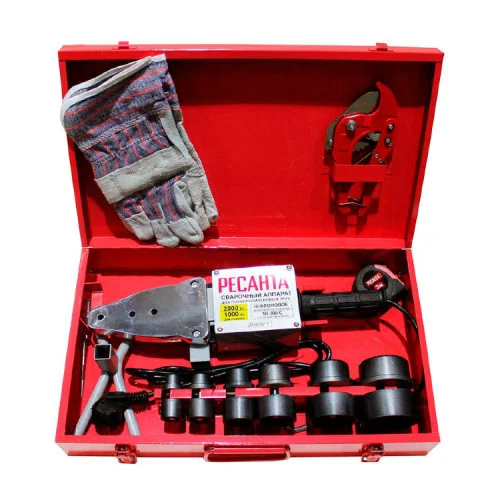

Какой инструмент понадобится
- сварочный аппарат для раструбной сварки PP-R;
- насадки нужного диаметра;
- ножницы или труборез для пластиковых труб;
- рулетка и маркер;
- чистая безворсовая салфетка;
- обезжиривающий состав, разрешённый производителем;
- перчатки, устойчивые к нагреву;
- шейвер или зачистка для трубы с наружной алюминиевой фольгой;
- торцеватель, если его требует конструкция армированной трубы.
Подготовка трубы и фитинга
Перед сваркой проверьте, что труба и фитинг подходят друг к другу по диаметру, не имеют трещин, глубоких царапин, овальности и загрязнений. Нанесите метки на трубу и фитинги согласно таблице ниже или по рекомендации производителя.
На какую глубину вставлять трубу
В СП 40-101-96 приведено расстояние от торца трубы до контрольной метки. Значение зависит от наружного диаметра трубы.
| Диаметр трубы | Расстояние до метки |
|---|---|
| 20 мм | 17 мм |
| 25 мм | 19 мм |
| 32 мм | 22 мм |
| 40 мм | 24 мм |
| 50 мм | 27 мм |
| 63 мм | 30 мм |
| 75 мм | 32 мм |
Какая температура нужна для пайки
По СП 40-101-96 рабочая температура поверхности сменных нагревателей составляет 260 °C. Начинать сварку следует только после выхода аппарата на рабочий режим.
Не ориентируйтесь только на положение механического регулятора. У дешёвых аппаратов фактическая температура насадки может отличаться от установленной. При большом объёме работ температуру полезно проверять контактным термометром.
Таблица времени нагрева полипропиленовых труб
В таблице приведены значения СП 40-101-96 для температуры окружающего воздуха около +20 °C.
| Диаметр трубы | Время нагрева | Пауза до соединения, не более | Охлаждение |
|---|---|---|---|
| 20 мм | 6 сек. | 4 сек. | 2 мин. |
| 25 мм | 7 сек. | 4 сек. | 2 мин. |
| 32 мм | 8 сек. | 6 сек. | 4 мин. |
| 40 мм | 12 сек. | 6 сек. | 4 мин. |
| 50 мм | 18 сек. | 6 сек. | 4 мин. |
| 63 мм | 24 сек. | 8 сек. | 6 мин. |
| 75 мм | 30 сек. | 8 сек. | 6 мин. |
| 90 мм | 40 сек. | 8 сек. | 8 мин. |
Время отсчитывают после того, как труба и фитинг полностью установлены на нагревательные насадки. Если детали надеваются тяжело и долго, нельзя начинать отсчёт с первого касания насадки.
Как паять полипропиленовые трубы: пошаговая инструкция
1. Установите насадки и нагрейте аппарат

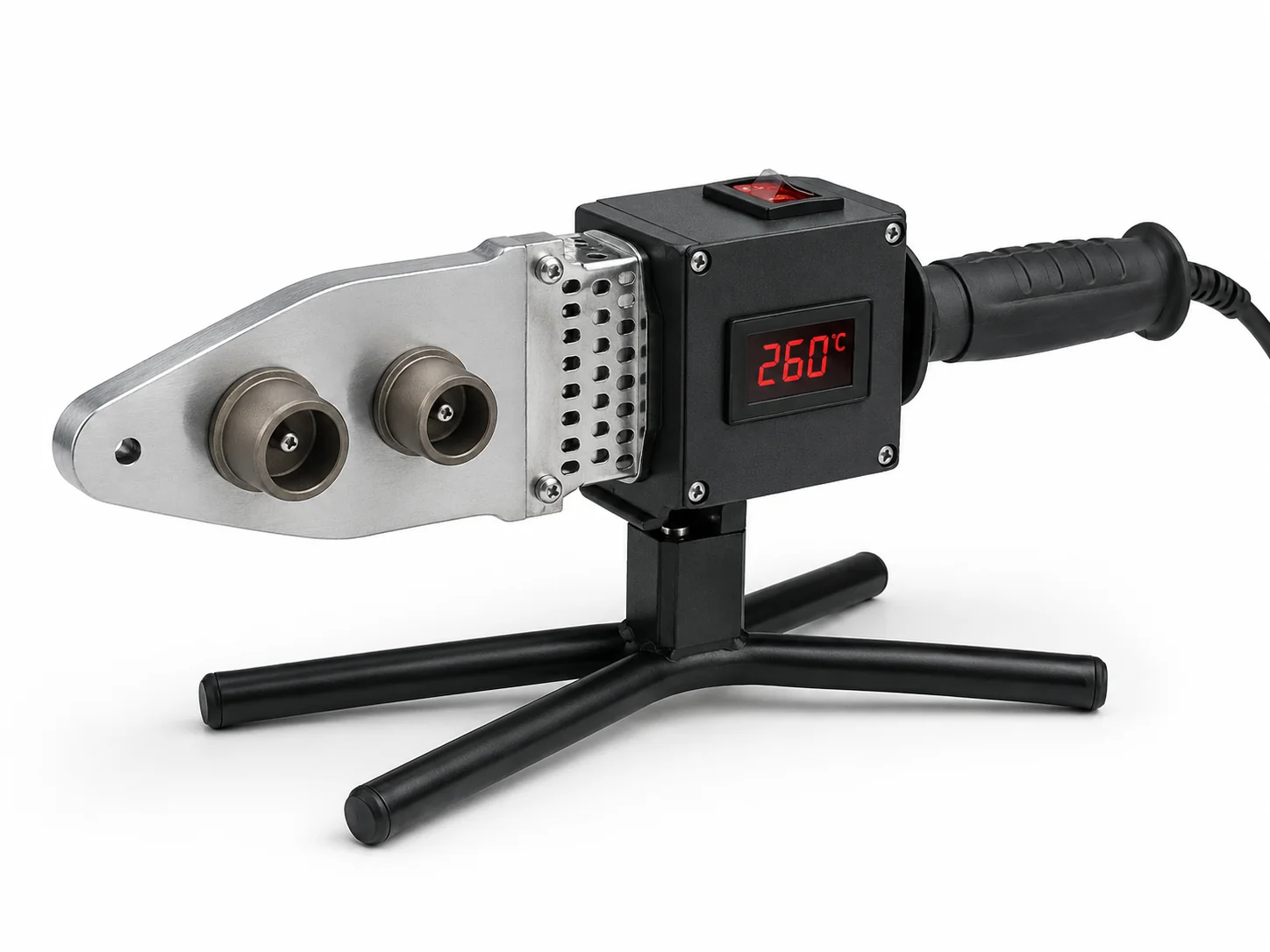

Подберите гильзу и дорн под диаметр трубы. Насадки устанавливают только на выключенный и полностью остывший аппарат.
Рабочие поверхности должны быть чистыми, без остатков полипропилена, царапин и повреждений антипригарного покрытия. Закрепите насадки, установите температуру 260 °C и дождитесь выхода аппарата на рабочий режим.
После срабатывания индикатора желательно подождать ещё несколько минут, чтобы насадки равномерно прогрелись.
2. Отрежьте и подготовьте трубу

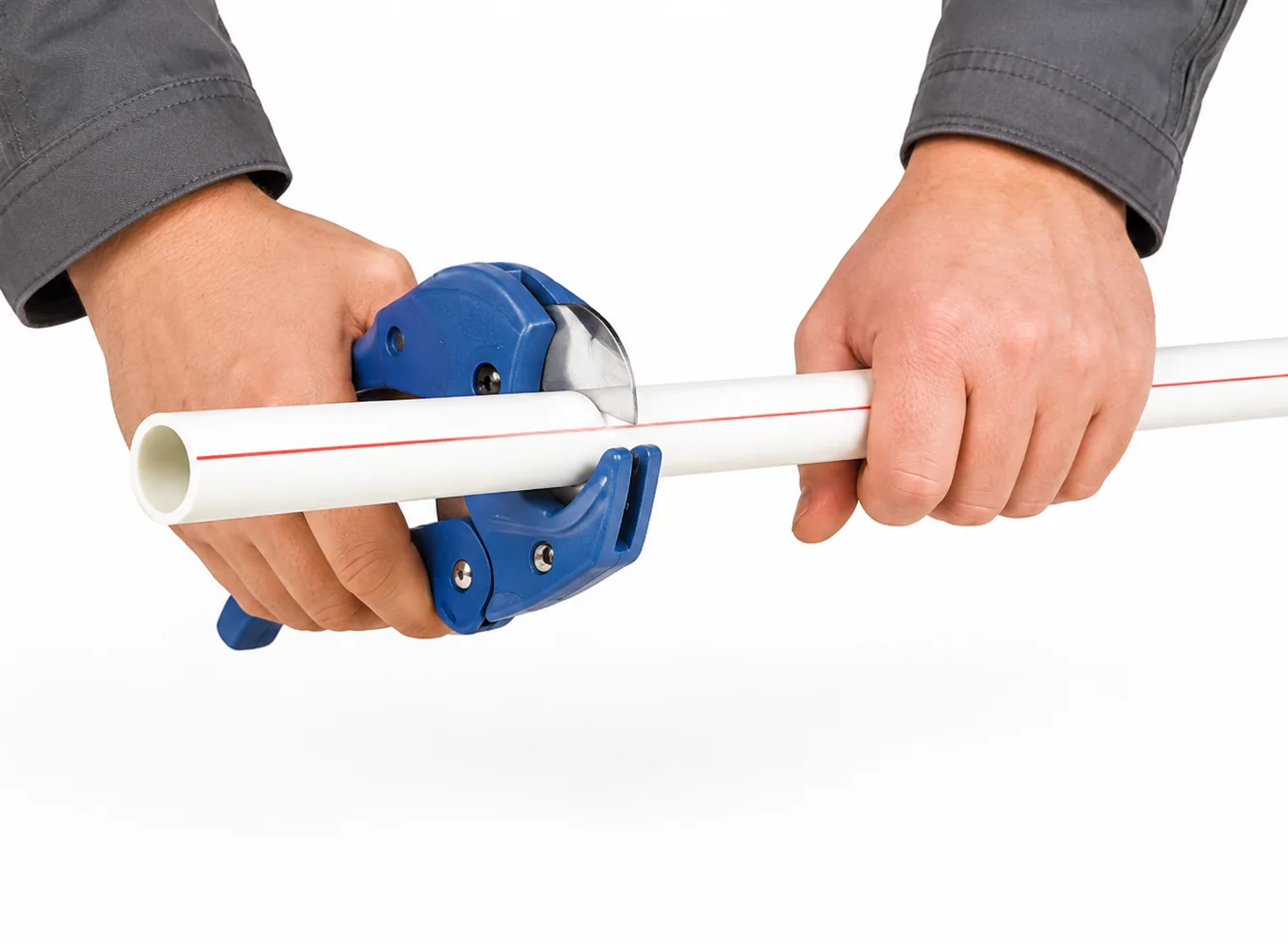

Отрежьте трубу специальными ножницами или труборезом. Срез должен быть ровным и перпендикулярным продольной оси трубы.
Косой срез приводит к неравномерному прогреву и может вызвать перекос соединения. Удалите стружку, заусенцы и при необходимости аккуратно обработайте кромку.
Очистите наружную поверхность трубы и внутреннюю поверхность фитинга от пыли, влаги, масла и других загрязнений. Перед сваркой детали должны быть чистыми и сухими.

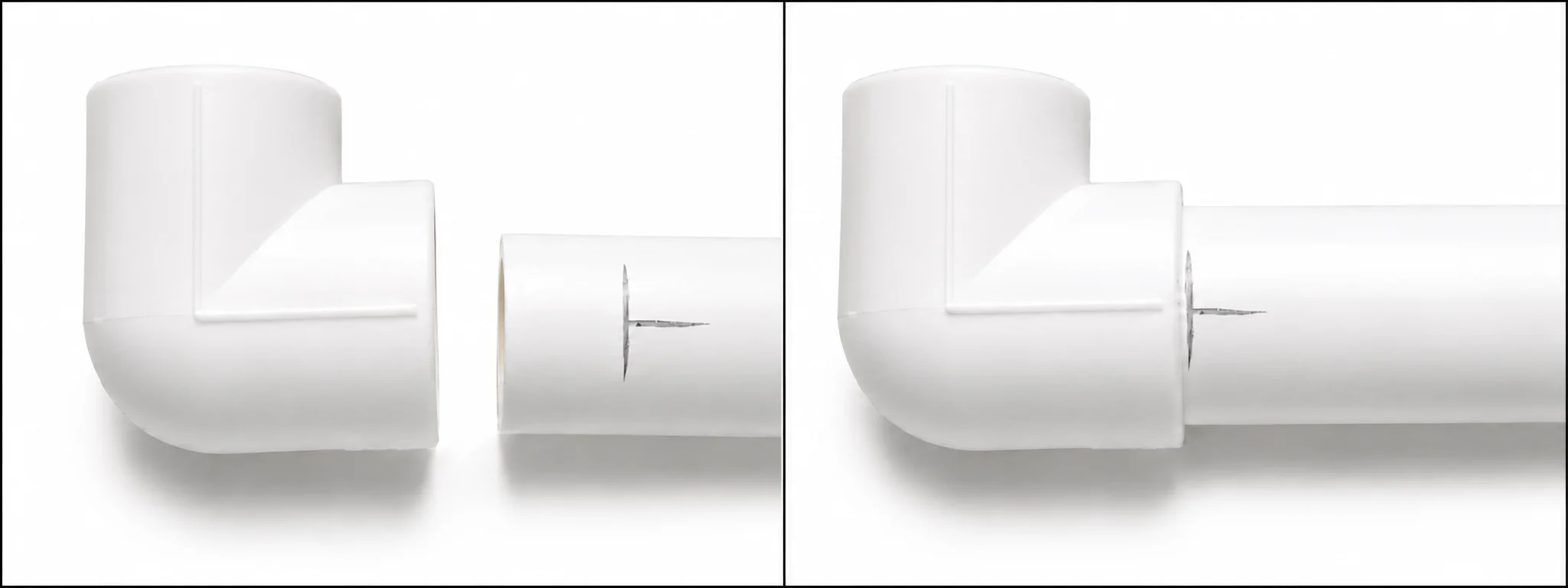

3. Поставьте контрольную метку

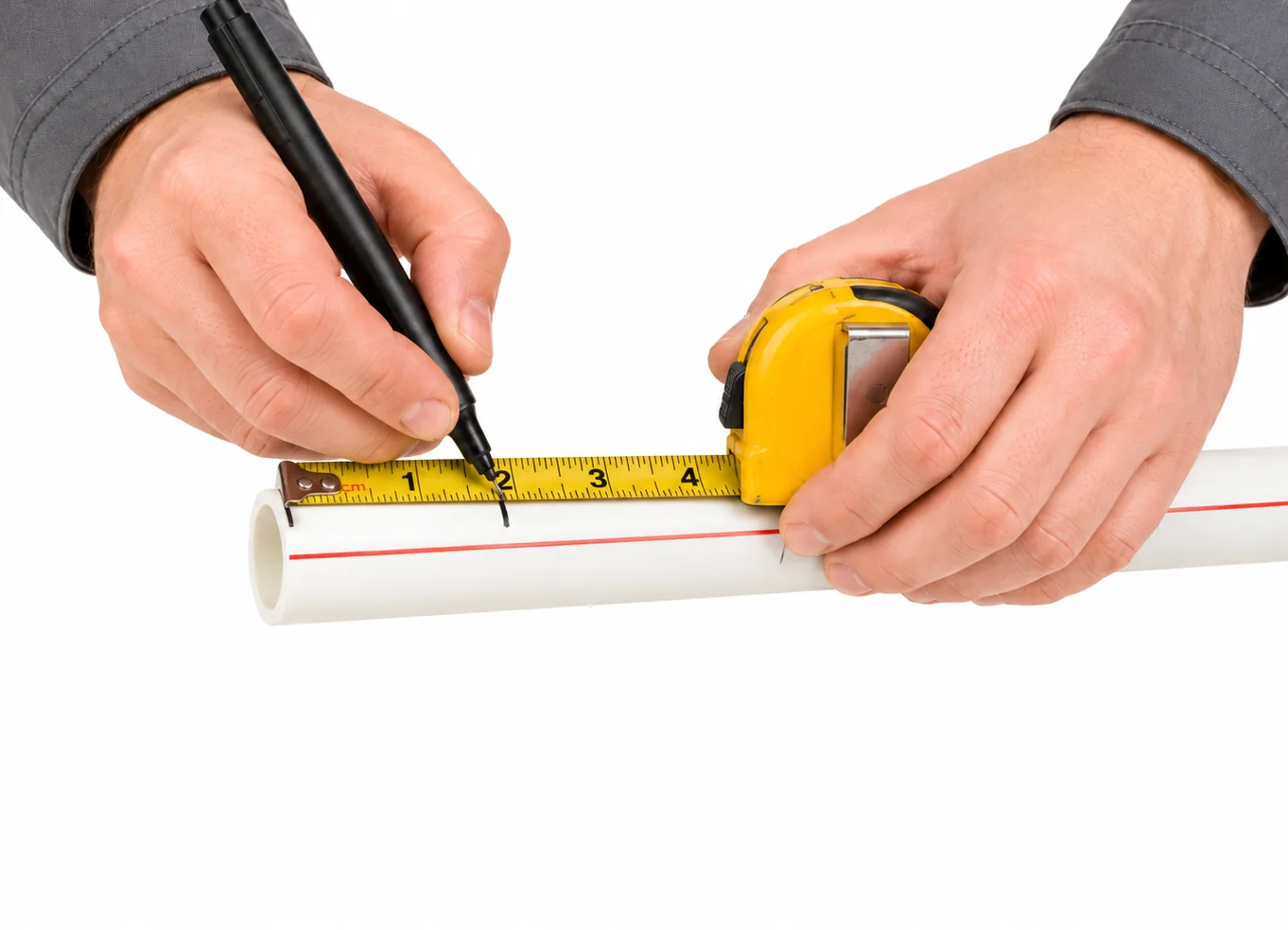

Отмерьте от торца трубы глубину вставки, соответствующую диаметру трубы и размеру фитинга. Нанесите поперечную контрольную линию маркером.
Метка показывает, до какого положения трубу нужно ввести в раструб. Если протолкнуть трубу слишком глубоко, размягчённый полипропилен может образовать внутренний наплыв и уменьшить проходное сечение.
При сварке угольников и тройников дополнительно нанесите продольные метки на трубу и фитинг. Они помогут быстро совместить детали в нужном направлении после нагрева.
4. Одновременно нагрейте трубу и фитинг

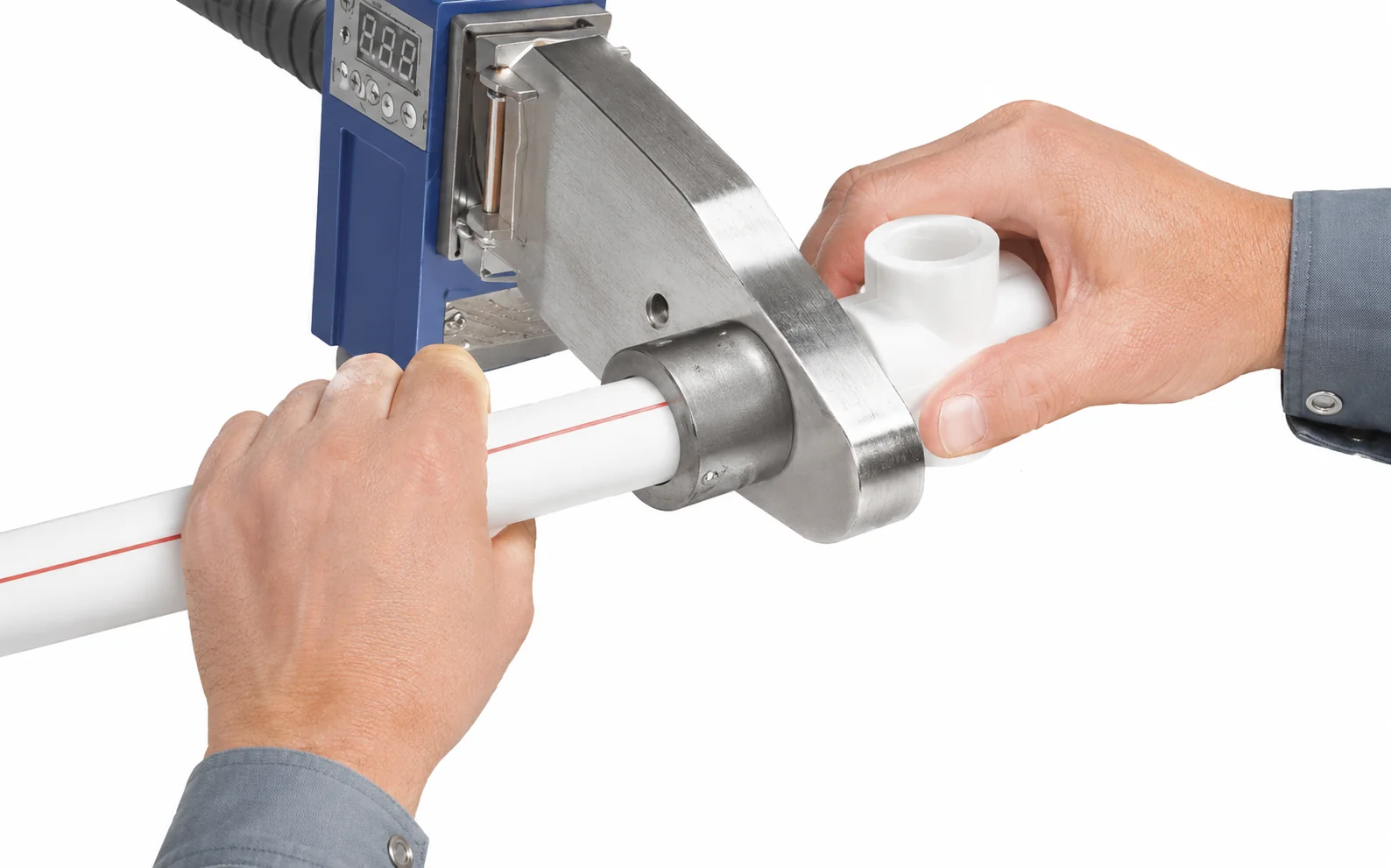

Одновременно вставьте трубу в нагревательную гильзу, а фитинг наденьте на дорн. Детали вводят ровно, без раскачивания и проворачивания.
Трубу доводят до контрольной метки, но не проталкивают дальше с усилием. Отсчёт времени нагрева начинают после полной установки трубы и фитинга на насадки.
Выдержите время, указанное в таблице для выбранного диаметра. Недостаточный нагрев не позволит деталям нормально свариться, а перегрев может привести к сужению внутреннего прохода.
5. Снимите детали и соедините их

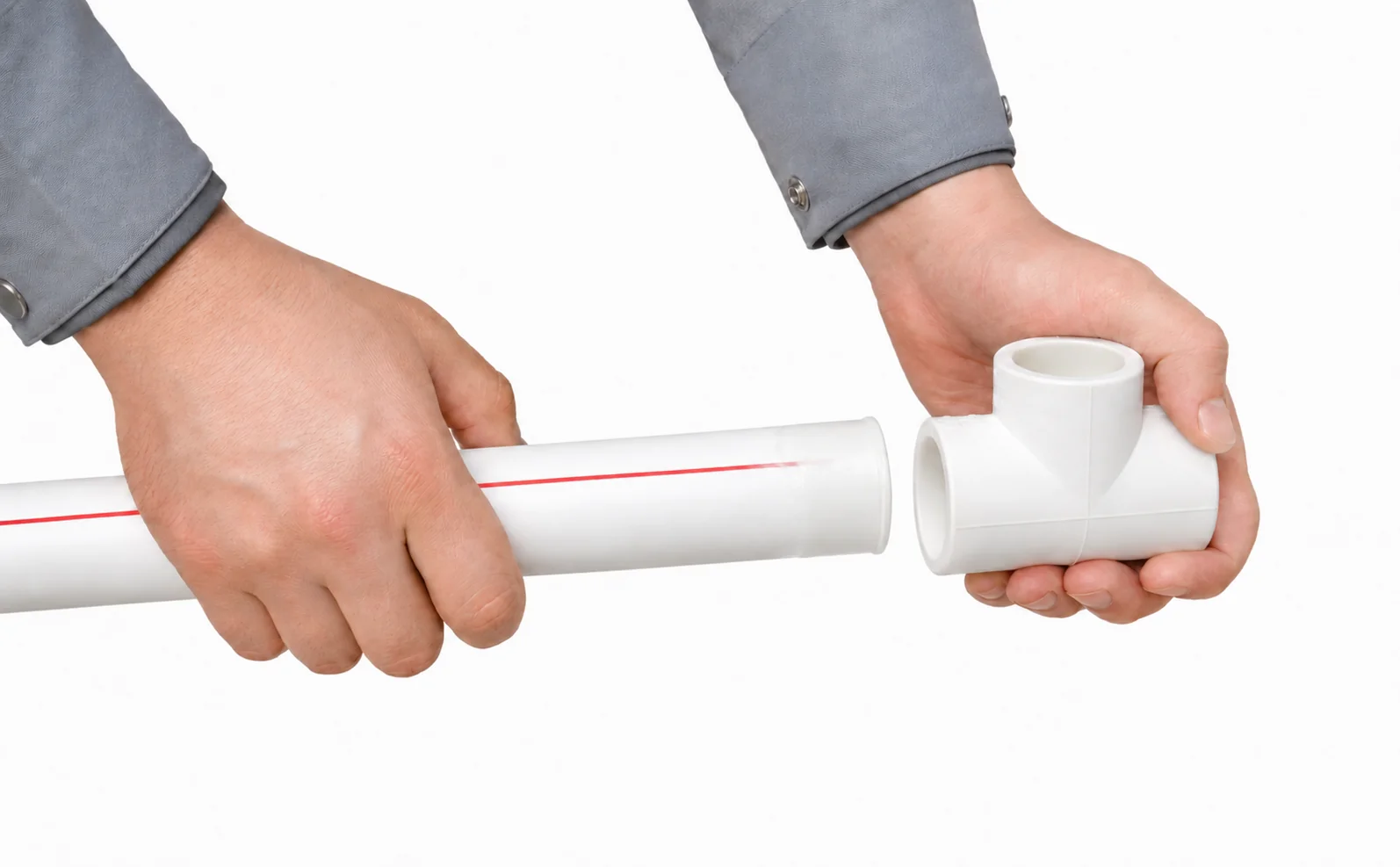

Одновременно снимите трубу и фитинг с нагревательных насадок. Без задержки соедините детали прямолинейным движением до контрольной метки.
Не вращайте трубу внутри фитинга. Проворачивание нарушает формирующийся сварной слой и может создать внутри соединения складки или непроплавленные участки.
В первые секунды допускается небольшая корректировка положения по продольным меткам. При этом нельзя вытаскивать трубу обратно или заметно поворачивать её.
6. Зафиксируйте соединение и дайте ему остыть
Удерживайте трубу и фитинг неподвижно, пока соединение не зафиксируется. Детали не должны смещаться, изгибаться или проворачиваться относительно друг друга.

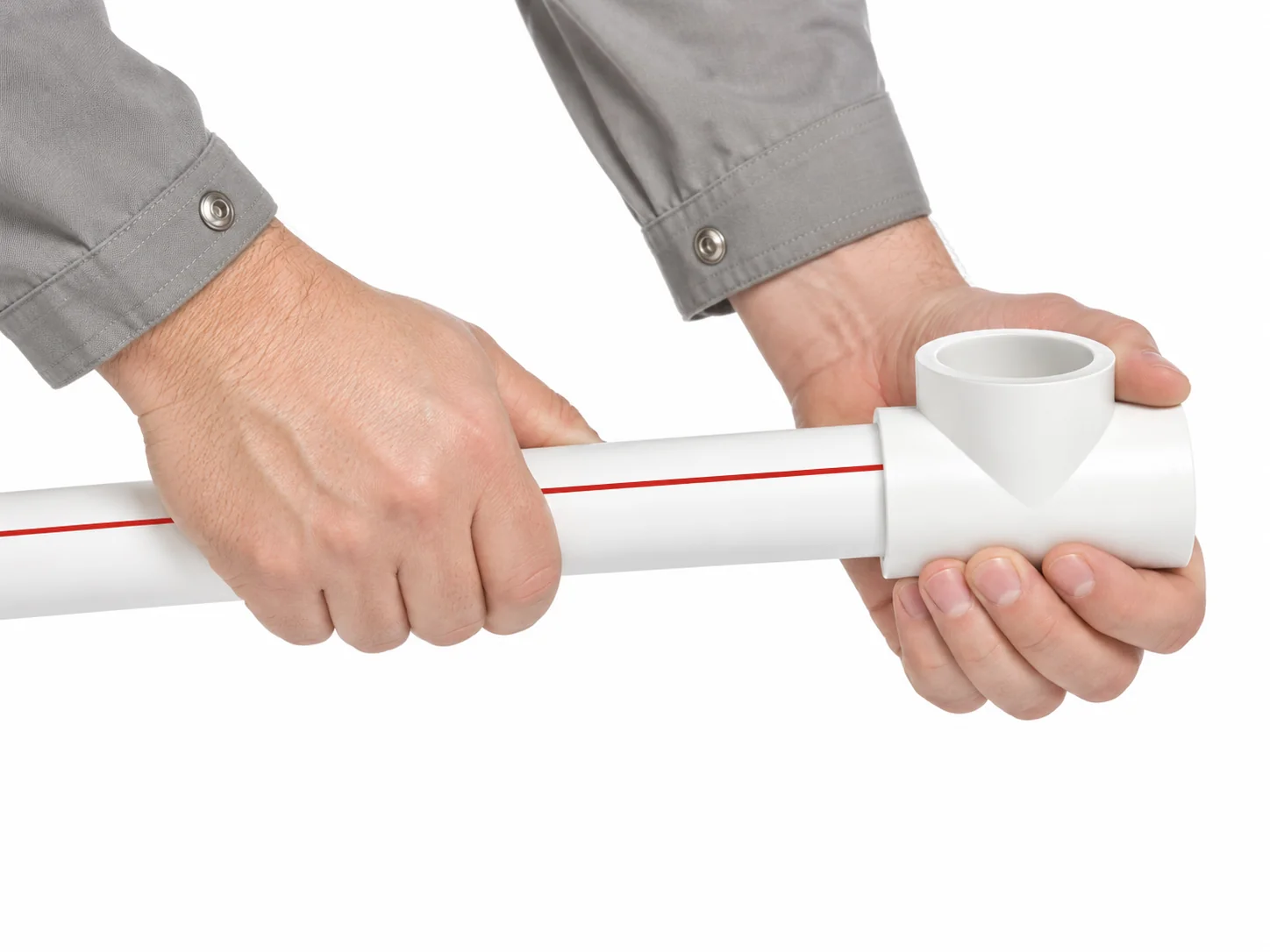

Затем оставьте узел остывать естественным путём в течение времени, указанного в таблице. До полного охлаждения соединение нельзя нагружать, выправлять или устанавливать в натяг.
Не охлаждайте шов водой, снегом, влажной ветошью или сжатым воздухом. Резкое охлаждение может ухудшить качество сварного соединения.
Как паять армированные полипропиленовые трубы
Труба со стекловолокном
Трубу, армированную стекловолокном, обычно сваривают так же, как обычную PP-R трубу. Специальная зачистка армирующего слоя перед сваркой, как правило, не требуется.
Труба с наружным алюминиевым слоем

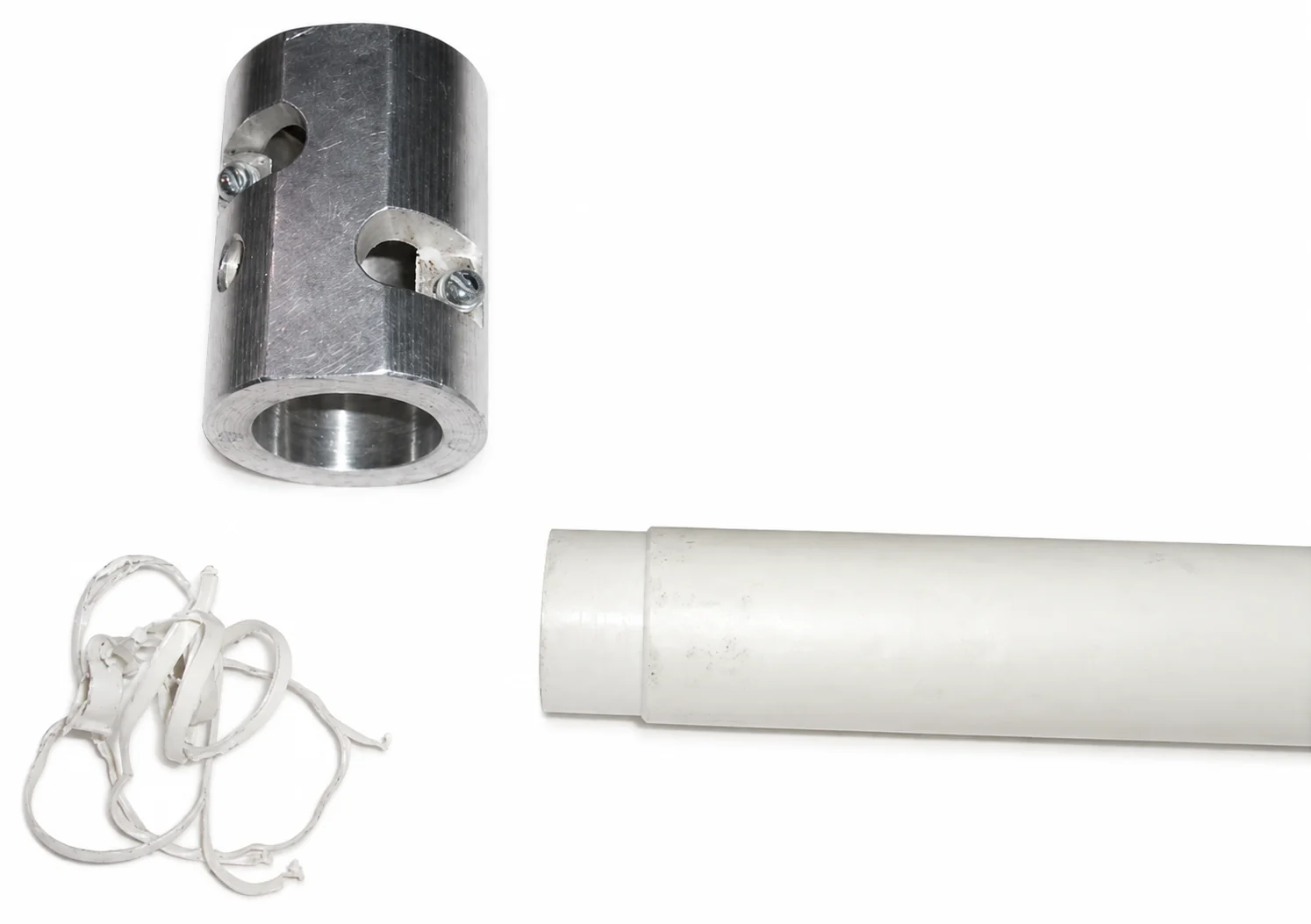

Наружную алюминиевую фольгу и клеевой слой удаляют шейвером на глубину сварки. Полипропилен должен контактировать с внутренней поверхностью фитинга по всей зоне соединения.
Если алюминиевый слой расположен внутри стенки, порядок подготовки зависит от конструкции трубы. Некоторые системы требуют торцевания, другие допускают сварку без дополнительной обработки. Здесь нужно следовать паспорту производителя.
Как выглядит правильное соединение

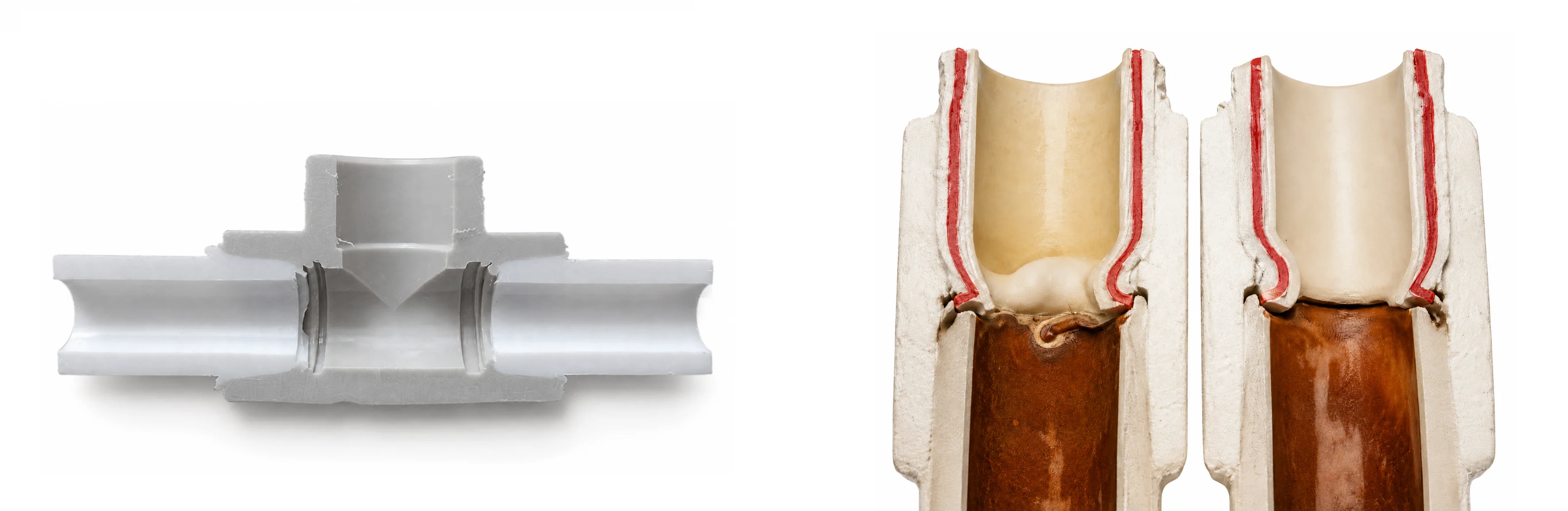

По окружности фитинга должен быть виден равномерный сплошной валик оплавленного материала. Труба должна входить в фитинг ровно, без заметного перекоса.
Снаружи невозможно полностью проверить внутренний проход. Поэтому перед первым монтажом полезно сделать несколько пробных соединений, после охлаждения разрезать их вдоль и оценить, не образовалось ли внутри сильное сужение.
Частые ошибки при пайке
| Ошибка | К чему приводит |
|---|---|
| Недостаточный нагрев | Слабый шов, неполное взаимное оплавление деталей |
| Перегрев | Большой внутренний наплыв и сужение прохода |
| Слишком глубокая вставка | Перекрытие внутреннего сечения трубы |
| Проворачивание после соединения | Разрушение формирующегося сварного слоя |
| Перекос | Неравномерный шов и напряжение в соединении |
| Влага, пыль или жир | Дефекты сварного соединения |
| Повреждённые насадки | Налипание материала и неравномерный нагрев |
| Повторный нагрев готового соединения | Непредсказуемое качество шва |
Особенности сварки труб большого диаметра
Чем больше диаметр, тем сложнее одновременно надеть и снять детали, быстро совместить их и удержать без перекоса. СП 40-101-96 указывает, что при сварке труб диаметром более 40 мм следует использовать центрирующие приспособления.
Трубы 63, 75 и 90 мм лучше сваривать вдвоём или с использованием специального аппарата с механическим приводом. Для таких размеров особенно важно соблюдать время технологической паузы.
Безопасность при работе
- устанавливайте и меняйте насадки только на отключённом аппарате;
- ставьте аппарат на устойчивую штатную подставку;
- не касайтесь нагревателя и насадок голыми руками;
- не оставляйте включённый аппарат без присмотра;
- не используйте аппарат во влажной зоне или под осадками;
- обеспечьте проветривание рабочего помещения;
- не очищайте горячие насадки металлическим инструментом.
Коротко
Для качественной пайки PP-R трубу нужно ровно отрезать, очистить, разметить глубину вставки и одновременно нагреть вместе с фитингом на насадках с температурой 260 °C. После нагрева детали соединяют без проворачивания и оставляют остывать естественным путём.
Для самых распространённых труб время нагрева при +20 °C составляет: 20 мм — 6 секунд, 25 мм — 7 секунд, 32 мм — 8 секунд, 40 мм — 12 секунд, 50 мм — 18 секунд.
