Размеры и вес ВГП-труб по ГОСТ 3262-75
Справочная таблица размеров стальных водогазопроводных труб: Ду, наружный диаметр, толщина стенки для лёгкой, обыкновенной и усиленной серии, а также масса одного погонного метра.
ВГП-трубы используют в отоплении, водоснабжении, газовых линиях, стояках, вводах и обвязке оборудования. При заказе такой трубы обычно смотрят не только на условный проход, но и на наружный диаметр, толщину стенки и массу одного погонного метра.
Ниже собраны основные размеры стальных водогазопроводных труб по ГОСТ 3262-75. Таблица подходит для предварительного подбора, расчёта веса партии и понимания, какой фактический размер стоит за привычным обозначением Ду.
Таблица размеров и веса ВГП-труб
В таблице указана теоретическая масса 1 метра стальной водогазопроводной трубы. Масса рассчитывается по номинальным размерам при плотности стали 7,85 г/см³. Для оцинкованных труб масса увеличивается примерно на 3%.

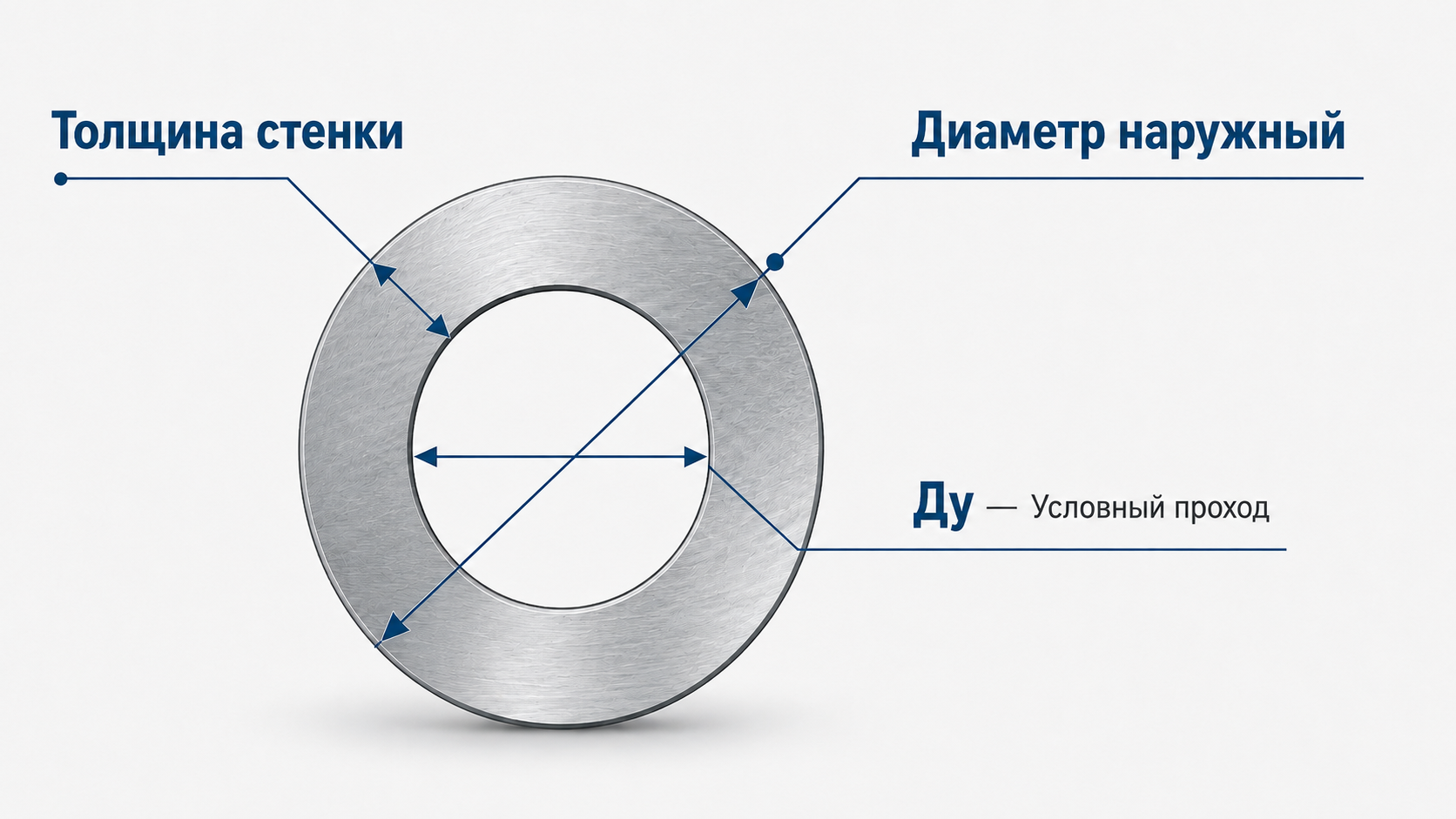

При одинаковом условном проходе наружный диаметр остаётся одним и тем же, а толщина стенки и масса меняются в зависимости от серии: лёгкой, обыкновенной или усиленной.
| Ду, мм | Дюйм | Наружный диаметр, мм | Лёгкая серия | Обыкновенная серия | Усиленная серия | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стенка, мм | Масса, кг/м | Масса Zn, кг/м | Стенка, мм | Масса, кг/м | Масса Zn, кг/м | Стенка, мм | Масса, кг/м | Масса Zn, кг/м | |||
| 6 | 1/8″ | 10,2 | 1,8 | 0,37 | 0,38 | 2,0 | 0,40 | 0,41 | 2,5 | 0,47 | 0,48 |
| 8 | 1/4″ | 13,5 | 2,0 | 0,57 | 0,59 | 2,2 | 0,61 | 0,63 | 2,8 | 0,74 | 0,76 |
| 10 | 3/8″ | 17,0 | 2,0 | 0,74 | 0,76 | 2,2 | 0,80 | 0,82 | 2,8 | 0,98 | 1,01 |
| 15 | 1/2″ | 21,3 | 2,35 | 1,10 | 1,13 | 2,8 | 1,28 | 1,32 | 3,2 | 1,43 | 1,47 |
| 20 | 3/4″ | 26,8 | 2,35 | 1,42 | 1,46 | 2,8 | 1,66 | 1,71 | 3,2 | 1,86 | 1,92 |
| 25 | 1″ | 33,5 | 2,8 | 2,12 | 2,18 | 3,2 | 2,39 | 2,46 | 4,0 | 2,91 | 3,00 |
| 32 | 1 1/4″ | 42,3 | 2,8 | 2,73 | 2,81 | 3,2 | 3,09 | 3,18 | 4,0 | 3,78 | 3,89 |
| 40 | 1 1/2″ | 48,0 | 3,0 | 3,33 | 3,43 | 3,5 | 3,84 | 3,96 | 4,0 | 4,34 | 4,47 |
| 50 | 2″ | 60,0 | 3,0 | 4,22 | 4,35 | 3,5 | 4,88 | 5,03 | 4,5 | 6,16 | 6,34 |
| 65 | 2 1/2″ | 75,5 | 3,2 | 5,71 | 5,88 | 4,0 | 7,05 | 7,26 | 4,5 | 7,88 | 8,12 |
| 80 | 3″ | 88,5 | 3,5 | 7,34 | 7,56 | 4,0 | 8,34 | 8,59 | 4,5 | 9,32 | 9,60 |
| 90 | 3 1/2″ | 101,3 | 3,5 | 8,44 | 8,69 | 4,0 | 9,60 | 9,89 | 4,5 | 10,74 | 11,06 |
| 100 | 4″ | 114,0 | 4,0 | 10,85 | 11,18 | 4,5 | 12,15 | 12,51 | 5,0 | 13,44 | 13,84 |
| 125 | 5″ | 140,0 | 4,0 | 13,42 | 13,82 | 4,5 | 15,04 | 15,49 | 5,5 | 18,24 | 18,79 |
| 150 | 6″ | 165,0 | 4,0 | 15,88 | 16,36 | 4,5 | 17,81 | 18,34 | 5,5 | 21,63 | 22,28 |
Как посчитать вес партии
Для расчёта веса партии нужно умножить массу одного метра на общий метраж. Например, черная труба Ду 25 обыкновенной серии весит 2,39 кг/м. Если нужно 60 метров, вес партии будет:
Длина поставки
По ГОСТ 3262-75 ВГП-трубы изготавливают длиной от 4 до 12 метров. В поставках встречается мерная, кратная мерной и немерная длина. На практике при заказе лучше уточнять не только общий метраж, но и длину хлыста: от этого зависит доставка, разгрузка и удобство монтажа на объекте.
Что проверить перед заказом
Перед покупкой трубы желательно сверить четыре вещи: Ду или наружный диаметр, серию трубы, покрытие и нужную длину. Если труба нужна под резьбу, дополнительно стоит уточнить совместимость с фитингами и арматурой. Если труба берётся под сварку, важно понимать, нужна ли чёрная труба или допускается оцинкованная.
Для крепежа и опор ориентируйтесь на наружный диаметр. Для расчёта веса партии — на массу одного метра. Для стыковки с кранами, муфтами и другой арматурой — на Ду и тип соединения.
Коротко
ВГП-трубы подбирают по условному проходу, но для реального монтажа важны наружный диаметр, толщина стенки и вес. Обыкновенная серия — самый распространённый вариант, лёгкая используется там, где подходит меньшая стенка, усиленная — когда требуется более массивная труба. Оцинкованная труба тяжелее чёрной примерно на 3%.
