Балансировочный клапан: зачем нужен, куда ставить и как настроить
Балансировочный клапан распределяет расход теплоносителя между ветками системы. Без балансировки ближайшие радиаторы могут перегреваться, а дальние — оставаться холодными.
Балансировочный клапан нужен для распределения расхода теплоносителя между ветками системы отопления, теплоснабжения или охлаждения. Он создаёт рассчитанное гидравлическое сопротивление и не даёт одной ветке забирать слишком большой расход.
Что делает балансировочный клапан

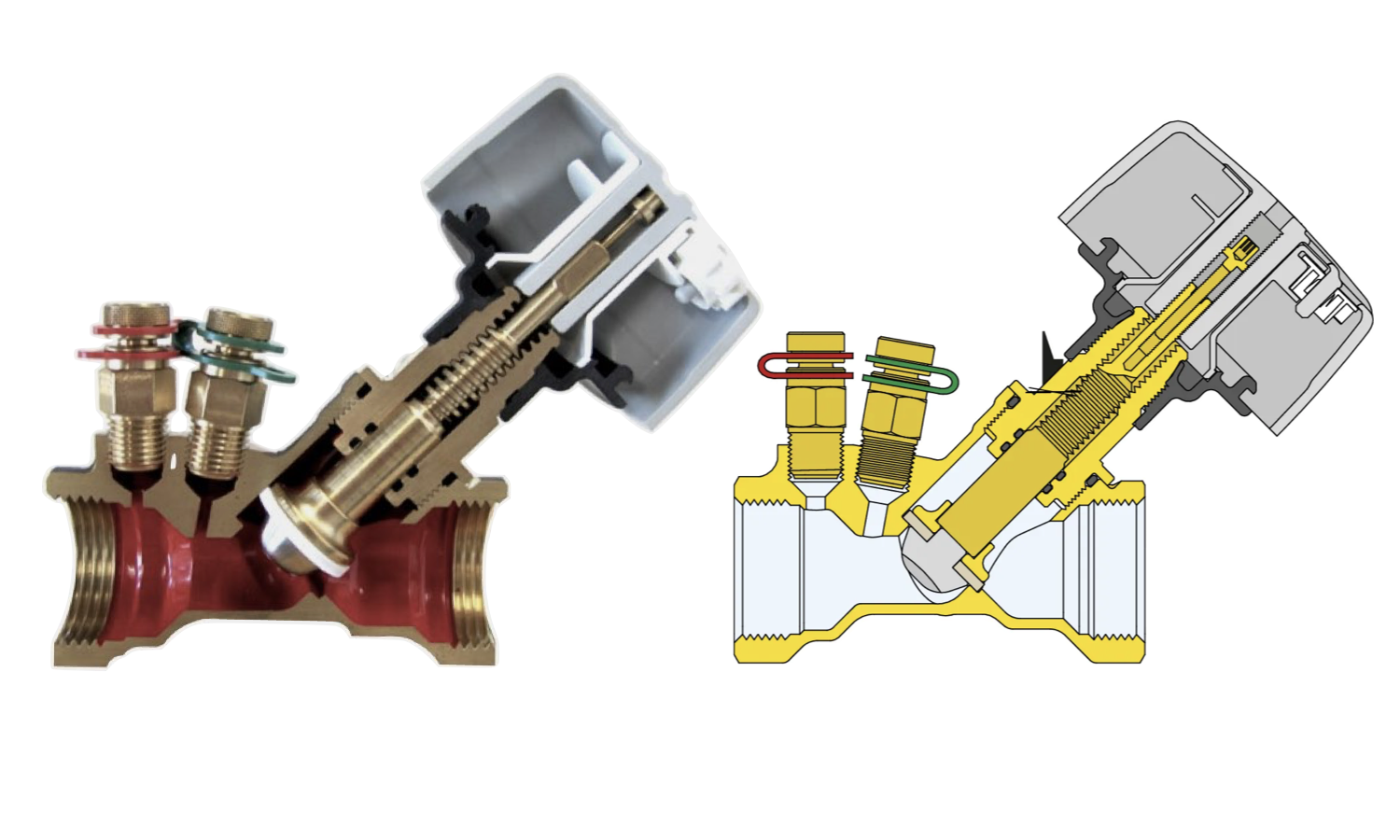

Балансировочный клапан ограничивает расход теплоносителя на отдельной ветке системы. При изменении положения штока проходное сечение клапана уменьшается или увеличивается, а вместе с ним меняется гидравлическое сопротивление.
Чем сильнее клапан закрыт, тем больше сопротивление потоку и тем меньше теплоносителя проходит через ветку. При открытии проходное сечение увеличивается, а расход возрастает.
За счёт такой настройки расход в конкретной ветке можно привести к расчётному значению и равномернее распределить теплоноситель между всеми участками системы.
Что происходит без балансировки
| Проблема | Возможная причина |
|---|---|
| Ближние радиаторы перегреваются | Через ближайшую ветку проходит слишком большой расход |
| Дальние радиаторы холоднее | До удалённой ветки не доходит расчётный расход |
| Появляется шум в клапанах и трубах | Слишком большой перепад давления или скорость потока |
| Термостатические клапаны работают нестабильно | Давление в системе постоянно меняется |
| Насос работает с лишней нагрузкой | Система не отрегулирована по расходам |
Какие бывают балансировочные клапаны

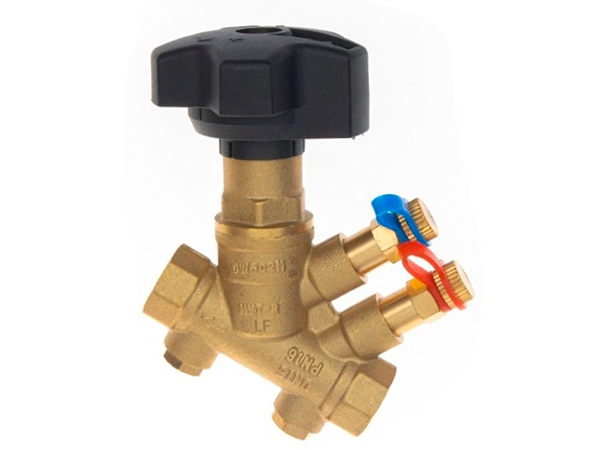

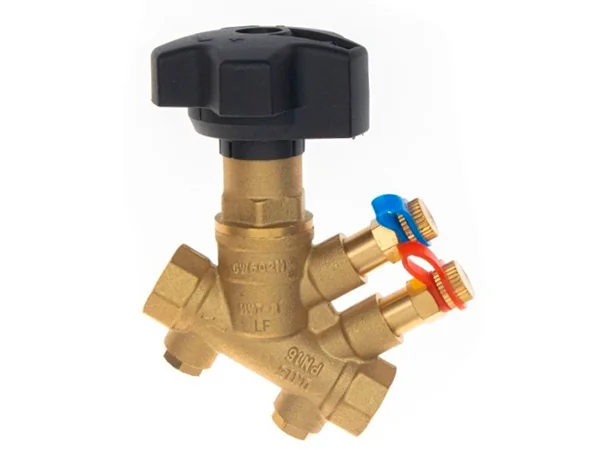

Ручной балансировочный клапан
Ручной клапан создаёт заданное постоянное сопротивление. Его настраивают на определённое положение по расчёту, таблице или диаграмме производителя.
Такой вариант подходит для систем с относительно постоянным расходом. Часто на корпусе есть шкала предварительной настройки и измерительные штуцеры.

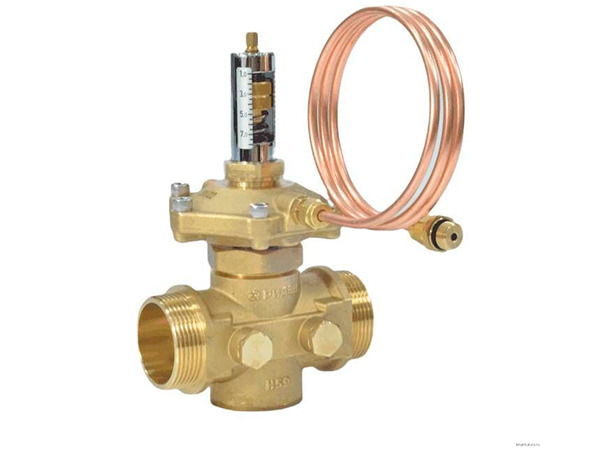

Автоматический регулятор перепада давления
Регулятор поддерживает заданный перепад давления на участке. Обычно он работает вместе с импульсной трубкой и помогает стабилизировать условия для термостатических или регулирующих клапанов.
Такой вариант применяют в системах с переменным расходом, где клапаны на радиаторах или ветках постоянно меняют гидравлическое сопротивление.

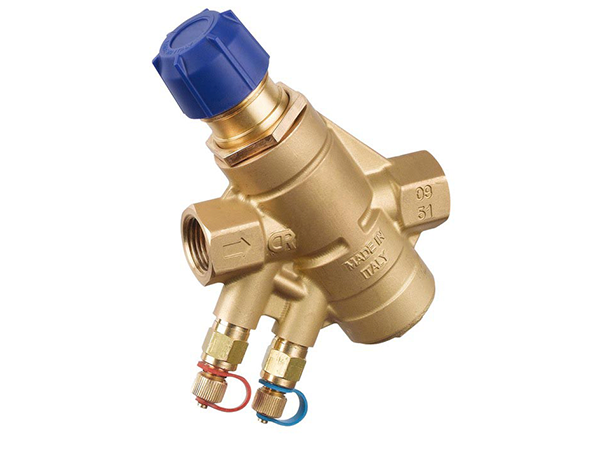

Автоматический комбинированный клапан
Комбинированный клапан объединяет регулирование расхода и поддержание перепада давления. В пределах рабочего диапазона он помогает удерживать заданный расход даже при изменениях давления в системе.
Его используют на ветках, стояках, теплообменниках, вентиляционных установках и других потребителях с переменным режимом работы.
| Тип | Когда применяют | Что поддерживает |
|---|---|---|
| Ручной | Системы с постоянным или малоизменяющимся расходом | Заданное гидравлическое сопротивление |
| Регулятор перепада давления | Системы с термостатическими и регулирующими клапанами | Перепад давления на участке |
| Комбинированный | Ветки и потребители с переменным расходом | Заданный расход в рабочем диапазоне |
Куда ставят балансировочные клапаны
Конкретное место зависит от типа клапана и схемы системы. Балансировочную арматуру устанавливают на стояках, ответвлениях, коллекторных ветках и перед отдельными потребителями.
| Место установки | Задача |
|---|---|
| На стояке | Сбалансировать расход между стояками здания |
| На отдельной ветке | Ограничить расход до расчётного значения |
| На коллекторе | Настроить расход по подключённым контурам |
| Перед теплообменником или установкой | Обеспечить требуемый расход через оборудование |
| Вместе с регулирующим клапаном | Стабилизировать условия его работы |
Куда ставить балансировочный клапан: на подачу или на обратку
Место установки зависит не только от того, ручной это клапан или автоматический, но и от схемы конкретной системы. Главные правила: клапан устанавливают в направлении стрелки на корпусе, а его шкала и измерительные штуцеры должны оставаться доступными для настройки и проверки.
Ручной балансировочный клапан

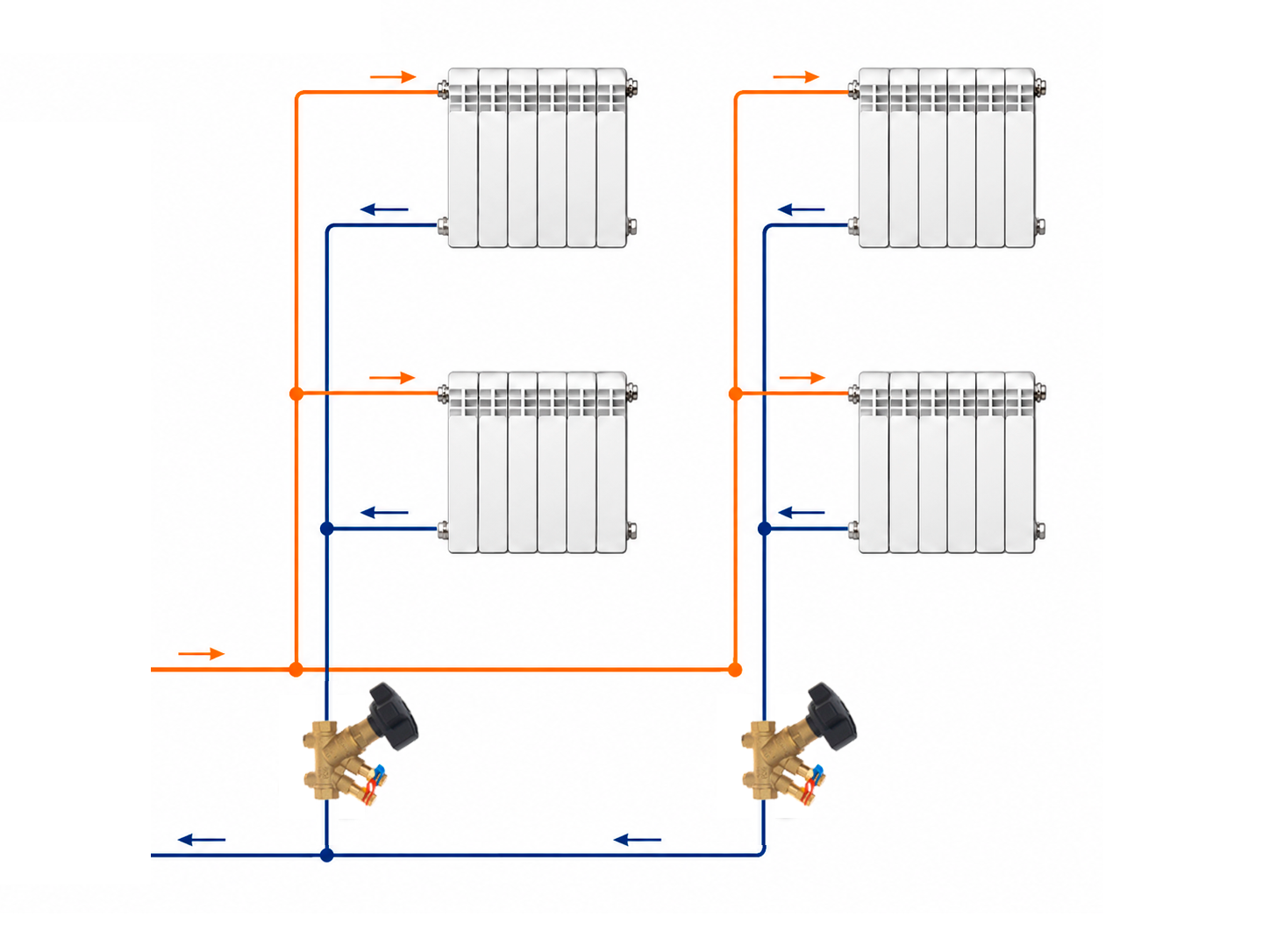

В двухтрубных системах ручной балансировочный клапан чаще ставят на обратном трубопроводе каждой регулируемой ветки, стояка или отдельного потребителя. В такой схеме он ограничивает весь расход, который возвращается из этой ветки в общую обратную магистраль.
Типовой вариант: теплоноситель проходит через радиаторы, теплообменник или другую нагрузку, затем через ручной балансировочный клапан и после этого попадает в общий обратный трубопровод. При наладке через измерительные штуцеры определяют перепад давления на клапане и по диаграмме производителя проверяют фактический расход.
Переносить ручной клапан на подачу можно только тогда, когда это прямо допускает паспорт конкретной модели. Нельзя считать, что любой ручной клапан одинаково работает в обоих направлениях: его измерительная характеристика и положение штуцеров рассчитаны на направление потока, указанное стрелкой на корпусе.
Автоматический регулятор перепада давления
Для классической пары автоматических клапанов в двухтрубной системе регулятор перепада давления обычно устанавливают на обратном трубопроводе регулируемой ветки или стояка. Парный клапан предварительной настройки устанавливают на подающем трубопроводе. Между ними подключают импульсную трубку.
Такая схема нужна, чтобы регулятор поддерживал заданный перепад давления на всей ветке. Когда термостатические клапаны на радиаторах закрываются и давление в ветке начинает расти, регулятор на обратке прикрывается. Это уменьшает риск избыточного расхода и шума в регулирующей арматуре.
Автоматический комбинированный клапан
Комбинированный клапан может одновременно ограничивать расход и поддерживать рабочий перепад давления. Его не следует ставить по общему правилу «только на обратку» или «только на подачу»: конкретное место установки, направление потока и необходимость парного элемента задаёт производитель в монтажной схеме.
Как настроить ручной балансировочный клапан
Настройку начинают с расчётного расхода для конкретной ветки. Например, если по проекту через участок должно проходить 0,6 м³/ч, клапан предварительно устанавливают в положение, указанное в таблице или настроечной диаграмме производителя для этого расхода и имеющегося перепада давления.
После предварительной настройки проверяют фактический расход. К измерительным штуцерам клапана подключают измерительный прибор и определяют перепад давления до и после регулирующего элемента. Полученное значение сопоставляют с диаграммой производителя, где для конкретного положения клапана указано соответствие между перепадом давления и расходом.
Если фактический расход выше расчётного, клапан прикрывают. Если ниже — открывают. После каждой корректировки измерение повторяют, пока расход не приблизится к требуемому значению. Итоговое положение фиксируют, чтобы настройка не изменилась при дальнейшем обслуживании системы.
| Шаг | Что сделать |
|---|---|
| 1 | Определить расчётный расход для ветки или потребителя |
| 2 | Выбрать положение настройки по таблице производителя |
| 3 | Установить клапан на нужное число оборотов или деление шкалы |
| 4 | Измерить перепад давления через измерительные штуцеры |
| 5 | Проверить фактический расход по диаграмме или прибору |
| 6 | Скорректировать и зафиксировать настройку |
Можно ли балансировать шаровым краном
Шаровый кран рассчитан прежде всего на полное открытие или перекрытие потока. У него нет точной шкалы настройки и подходящей регулировочной характеристики.
Частично закрытый шаровый кран может создать сопротивление, но точно настроить и повторить требуемый расход таким способом сложно. Для гидравлической наладки используют балансировочную или регулирующую арматуру.
Для простых систем с постоянным расходом чаще достаточно ручного балансировочного клапана. В системах, где термостатические и регулирующие клапаны постоянно меняют расход, обычно применяют автоматические регуляторы перепада давления или комбинированные модели.
