Обратный клапан для воды: зачем нужен, куда и как правильно ставить
Обратный клапан пропускает воду только в одном направлении и не позволяет ей двигаться обратно. Рассказываем, где он нужен, как выбрать размер и как правильно установить клапан.
Обратный клапан пропускает воду только в одном направлении. Если поток пытается пойти обратно, клапан автоматически закрывается.
Его используют в водоснабжении, отоплении, насосных системах, водомерных узлах и при подключении оборудования. Для правильной работы важно подобрать клапан по размеру, рабочей температуре и направлению потока.
Как работает обратный клапан

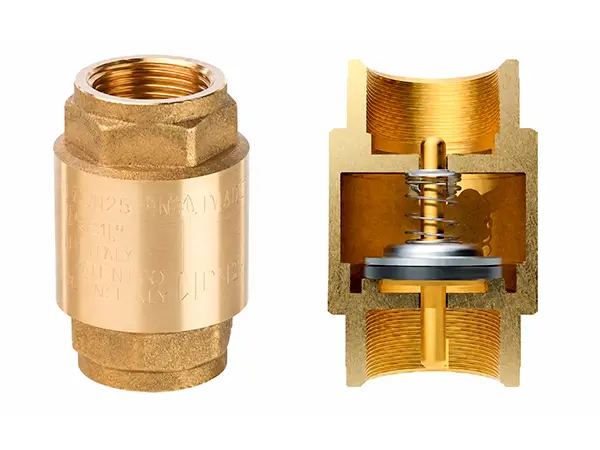

Внутри корпуса находится запирающий элемент: тарелка, золотник или створка. Прямой поток воды открывает проход, а при обратном движении элемент прижимается к седлу и закрывает клапан.
Клапан работает автоматически. Ручки для открытия и закрытия у обычного обратного клапана нет.

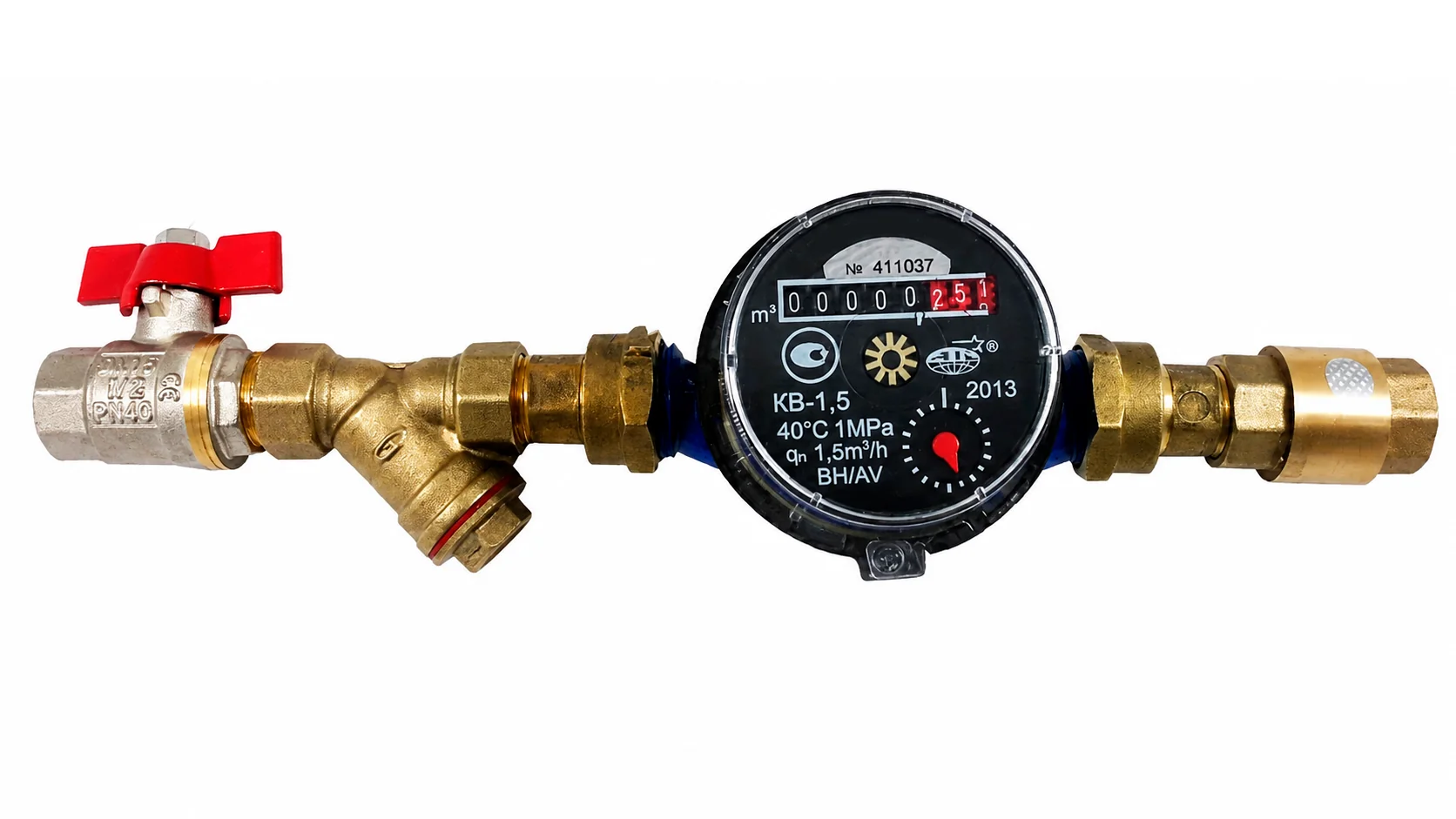

Куда ставить клапан в водомерном узле
В водомерном узле обратный клапан часто устанавливают после счётчика. Он не даёт воде двигаться через счётчик в обратном направлении.
Какие бывают обратные клапаны

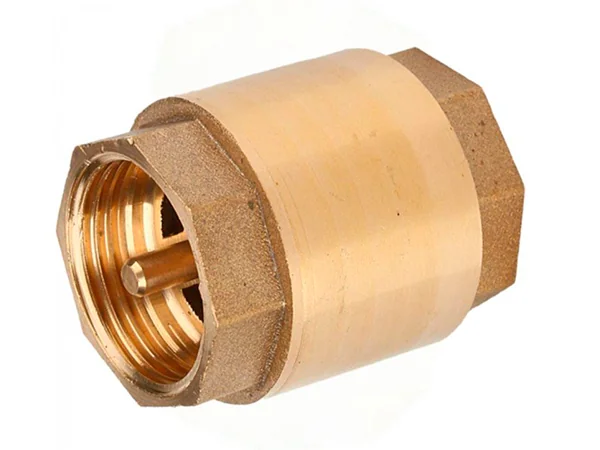

Пружинный клапан
В пружинном клапане запирающий элемент удерживается пружиной. Поток воды сжимает её и открывает проход. Когда поток прекращается, пружина закрывает клапан.
Это компактный и распространённый вариант для квартир, домов, насосов и небольших инженерных систем.

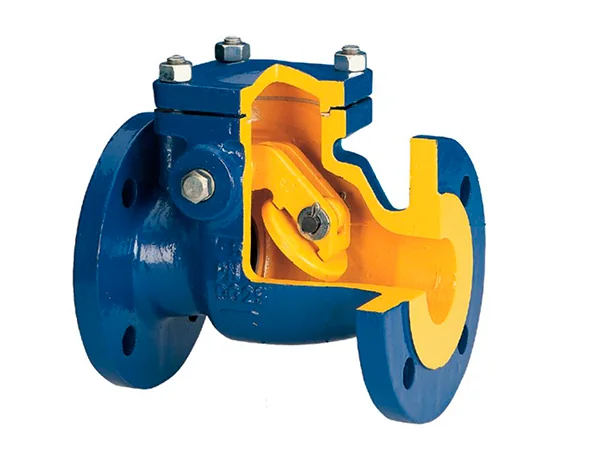

Поворотный или лепестковый клапан
В поворотном клапане поток открывает створку или лепесток. При обратном движении створка возвращается на седло и перекрывает проход.
Такие клапаны чаще применяют на трубопроводах большего диаметра, в отоплении и технических системах. Положение установки нужно сверять с паспортом конкретной модели.
| Тип клапана | Где чаще применяют | Особенности |
|---|---|---|
| Пружинный | Квартиры, дома, насосы, водомерные узлы | Компактный, монтажное положение зависит от модели |
| Поворотный | Отопление, крупные трубы, технические системы | Небольшое сопротивление, положение монтажа зависит от конструкции |
| Подъёмный | Промышленные и технические трубопроводы | Требует правильного положения при установке |
| Донный с сеткой | Всасывающие линии насосов | Не даёт воде сливаться и задерживает крупный мусор |
Как определить направление установки
На корпусе клапана должна быть стрелка. Она показывает направление, в котором вода может проходить через клапан.
Если поставить клапан наоборот, он перекроет нормальный поток. Поэтому направление нужно проверить до затяжки резьбовых соединений.
Можно ли ставить обратный клапан вертикально
Некоторые пружинные клапаны допускают горизонтальную и вертикальную установку. При вертикальном монтаже направление потока должно соответствовать стрелке на корпусе, а клапан должен быть рассчитан на такое положение.
Поворотные и подъёмные клапаны более чувствительны к ориентации. Допустимое положение нужно проверять по паспорту конкретного изделия.

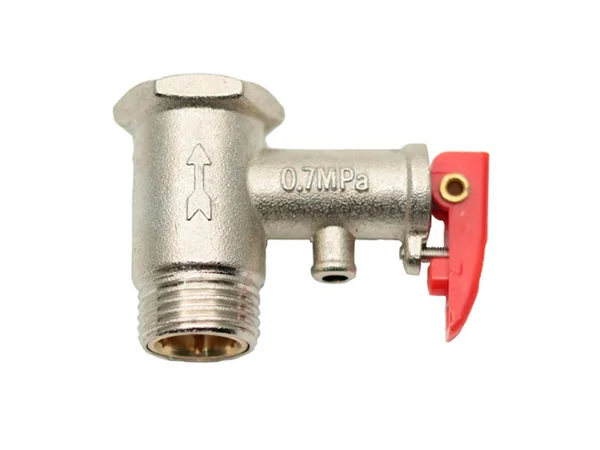

Обратный клапан для бойлера
На входе холодной воды в накопительный водонагреватель устанавливают защитную арматуру, предусмотренную производителем оборудования.
Обычный обратный клапан нельзя считать заменой штатного предохранительного клапана или группы безопасности. Схему подключения нужно выполнять по паспорту конкретного водонагревателя.
Для обычного водомерного узла чаще всего подходит латунный пружинный обратный клапан нужного размера. При установке нужно проверить стрелку, рабочую температуру, давление и допустимое монтажное положение.
