Уклон канализационной трубы на 1 метр: таблица для 50, 110 и 160 мм
Уклон канализационной трубы нужен для нормального самотёчного движения стоков. Если сделать его слишком маленьким, вода будет уходить плохо. Если слишком большим — вода уйдёт быстрее твёрдых частиц, и труба начнёт зарастать отложениями.
Канализация в доме или квартире чаще всего работает самотёком: стоки уходят по трубе без насоса, за счёт правильно подобранного уклона. Поэтому трубу нельзя укладывать «примерно ровно» или «чем круче, тем лучше». Для нормальной работы нужен понятный перепад по длине трубы.
В этой статье разберём, какой уклон обычно делают для труб 50, 110 и 160 мм, как перевести уклон в сантиметры на метр и как посчитать перепад на конкретном участке.
Что такое уклон канализационной трубы
Уклон канализационной трубы — это перепад высоты между началом и концом участка. Например, если труба опускается на 2 см на каждом метре длины, говорят, что уклон составляет 2 см/м или 0,02.
В строительных нормах уклон часто записывают десятичной дробью:
| Запись уклона | То же самое | Как понять на объекте |
|---|---|---|
| 0,01 | 1 см/м | Перепад 10 мм на 1 метр трубы |
| 0,02 | 2 см/м | Перепад 20 мм на 1 метр трубы |
| 0,03 | 3 см/м | Перепад 30 мм на 1 метр трубы |

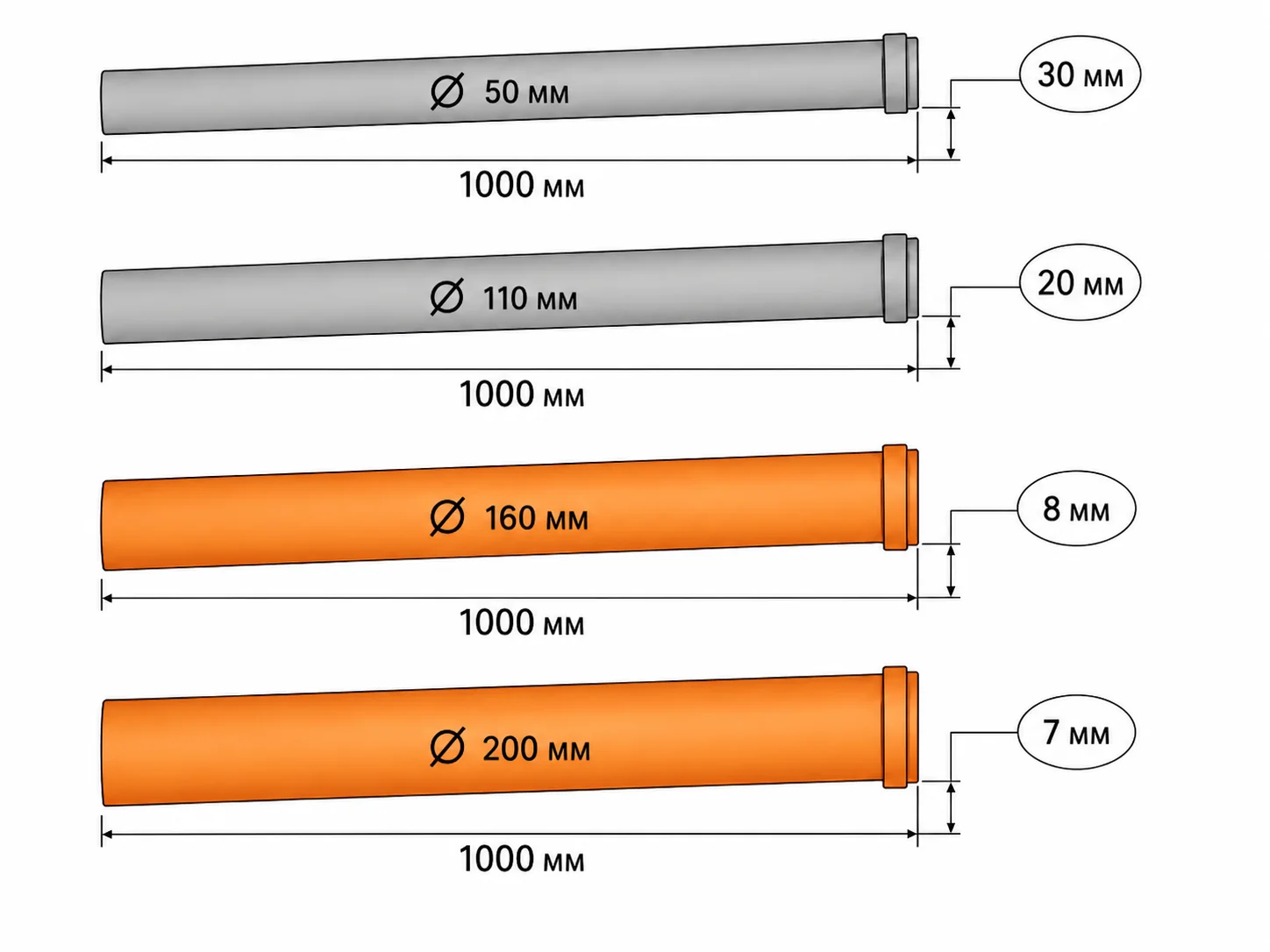

Таблица уклонов канализационных труб
Ниже — практическая таблица для самых распространённых диаметров. Её удобно использовать для предварительной разметки трассы, расчёта перепада и понимания, сколько места нужно оставить по высоте.
| Диаметр трубы | Где обычно применяется | Рабочий ориентир уклона | Перепад на 1 м | Перепад на 3 м |
|---|---|---|---|---|
| 50 мм | Раковина, ванна, душ, кухня, стиральная машина | 0,02–0,03 | 20–30 мм | 60–90 мм |
| 110 мм | Унитаз, стояк, выпуск от санузла | 0,01–0,02 | 10–20 мм | 30–60 мм |
| 160 мм | Наружная канализация, выпуск к колодцу или септику | 0,008–0,01 | 8–10 мм | 24–30 мм |
Что будет, если уклон слишком маленький
Если труба уложена почти горизонтально, стоки идут медленно. Вода не успевает нормально уносить загрязнения, на стенках начинают задерживаться жир, песок, мыльный налёт и другие включения. Со временем участок может начать часто засоряться.
Особенно это заметно на кухонных линиях, где в стоки попадает жир, и на длинных горизонтальных участках с большим количеством поворотов.
Почему большой уклон тоже плох
Кажется логичным сделать канализацию с большим уклоном: вода должна уходить быстрее. Но для самотёчной канализации это не всегда хорошо. При слишком большом уклоне вода действительно уходит быстро, а твёрдые частицы могут оставаться в трубе.
Поэтому задача не в том, чтобы сделать максимально крутой спуск, а в том, чтобы обеспечить нормальное самоочищение трубы. В нормах для самотечных трубопроводов учитывают скорость движения стоков и наполнение трубы.
Как посчитать перепад
Формула простая:
Например, нужно уложить трубу 110 мм длиной 4 метра с уклоном 0,02. Значит, перепад между началом и концом участка будет:
Если взять для той же трубы уклон 0,01, перепад будет уже 4 см. Поэтому перед монтажом важно заранее понимать, хватает ли высоты от прибора до стояка, выпуска, колодца или септика.
Примеры расчёта для 50, 110 и 160 мм
| Участок | Длина | Уклон | Итоговый перепад |
|---|---|---|---|
| Труба 50 мм от раковины | 2 м | 0,03 | 6 см |
| Труба 50 мм от ванны или душа | 3 м | 0,02 | 6 см |
| Труба 110 мм от унитаза | 1,5 м | 0,02 | 3 см |
| Труба 110 мм выпуск от санузла | 5 м | 0,01 | 5 см |
| Труба 160 мм наружная линия | 10 м | 0,008 | 8 см |
Внутренняя канализация: 50 и 110 мм
Внутри дома или квартиры чаще всего встречаются трубы 50 и 110 мм. Труба 50 мм идёт от раковин, душевых, ванн, кухонных моек, стиральных и посудомоечных машин. Труба 110 мм используется для унитаза, стояка и более крупных выпусков.
Для трубы 50 мм удобно закладывать уклон 2–3 см на метр. Для 110 мм обычно достаточно меньшего уклона — около 1–2 см на метр. На коротких участках возле прибора чаще ориентируются на удобство подключения, но без обратного уклона и провисаний.
Наружная канализация: 110 и 160 мм
На наружных участках часто используют трубы 110 или 160 мм. Наружная линия может идти от выпуска дома к колодцу, септику, станции очистки или центральной сети. Здесь важны не только уклон, но и глубина заложения, основание под трубой, отсутствие просадок и правильная засыпка.
Для наружной трубы 160 мм часто ориентируются на уклон около 0,008–0,01, то есть 8–10 мм на метр. Но если линия длинная, есть повороты, колодцы или подключение к существующей сети, лучше принимать решение по проекту.
Что проверить при монтаже
- Труба должна идти без обратного уклона и провисаний.
- Горизонтальные участки лучше делать прямолинейными.
- Повороты желательно собирать плавнее, например двумя отводами, а не одним резким поворотом.
- На длинных участках нужны ревизии или прочистки.
- Для наружной канализации важно подготовить ровное основание и не допустить просадки трубы после засыпки.
Что понадобится кроме трубы
Для монтажа канализации обычно нужны не только трубы. В зависимости от схемы понадобятся отводы 15°, 30°, 45° или 87°, тройники, муфты, переходы, ревизии, заглушки, манжеты и крепления. Для наружной канализации также могут потребоваться колодцы, песчаное основание и элементы для прохода через фундамент.
Коротко
Для трубы 50 мм чаще используют уклон 2–3 см на метр, для 110 мм — около 1–2 см на метр, для наружной трубы 160 мм — примерно 0,8–1 см на метр. Чем больше диаметр, тем меньше обычно требуется уклон, но точные значения зависят от расчёта, расхода стоков и условий монтажа.
